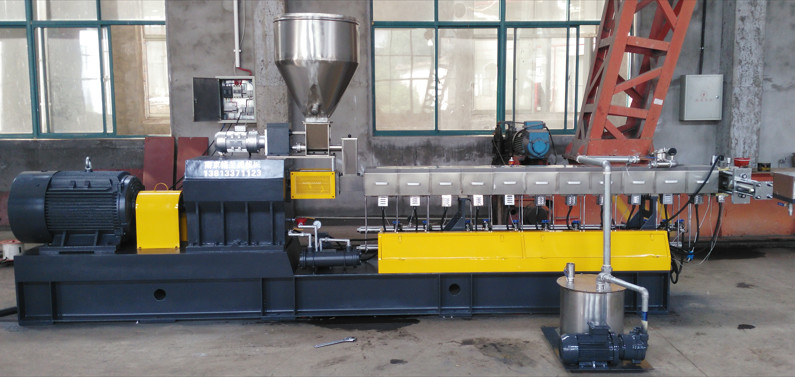

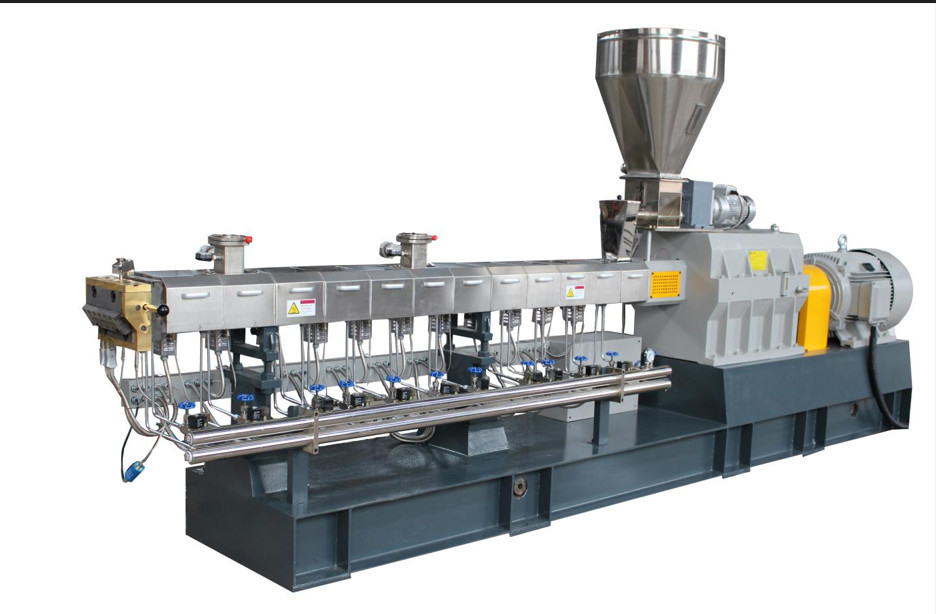

고 용량 PET 펠레티싱 기계 PVC 재활용 쌍 나사 추출기 물 빨래 스트림 펠레티싱 라인

쌍무늬 스크루브 추출기 물f류 류 류 류 류 류 류 류 류 류 류 류 류

A. 사용 조건:

응용분야: PET 칩 또는 플래크

생산량: 원자재, 수식품, 가공 조건 등에 따라 약 130~200kg/h

전기 전원:3 × 380V 5개의 스레드; 50hz

압축 공기:5-8 바

물: -3-5bar; -10-30°C

요구 사항은 열 교환기의 막힘과 부식으로 이어질 수 있는 불순물을 포함하지 않아야 합니다.

B. 상업용품:

C. 주요 사양

1.스크루 로더

• ZJF-300 나사 로더, 모터의 힘은 1.5 kw
• 로더 용량은 400kg
• 원료와 접촉하는 모든 부품은 스테인리스 스틸로 만들어집니다.

2.GTE-52B 호스트 기계 L/D=44 Rmax = 500rpm

• 주요 모터 전력은 55kw ((AC) 이며, 시멘스 이두 모터 제조업에서 생산됩니다. ABB 컨트롤은 속도 조절에 사용됩니다.
• B형 고속과 고토크의 변속기와 감소 비율은 3입니다.1이 콤팩트 호스트 머신에는 3개의 평행 축으로 설계된 통합 속도 감소 및 토크 전송 기능이 있습니다.토크 전송 장치 및 출력 샤프트의 방사형 베어링기어박스의 재료는 40CrNiMoAlA이고 가공 정밀도는 6등급입니다.
• 나사 지름: Φ51.4 mm, L / D = 44: 1 그리고 나사는 차단 유형입니다. 나사 핵심 축은 40CrNiMoA로 만들어졌으며 나사 스레드 구성 요소는 내장 곡선으로 핵심 축과 연결됩니다.높은 강도를 가진, 큰 부하, 그리고 쉬운 해체 및 조립. 나사 부품은 고품질의 고속 도구 강철, W6Mo5Cr4V2로 만들어집니다.고온에서 진공 경화로 열처리를 받는전체 경화: HRC58~60

배럴 길이: L=210mm/ 섹션. 11 섹션 배럴 몸. 배럴은 38CrMoAlA로 만들어집니다. 배럴 냉각 방법: 물 냉각. 1^s배럴은 먹이 재료로 사용됩니다.^제1회밸런트 배럴과 8입니다.10^th배럴은 진공, 11^제1회다른 배럴은 닫힌 입형입니다.

난방 시스템: 11개의 난방 부위 ( 스크린 교환기와 도어 포함)다른 섹션에 주름 알루미늄 난방기가 사용됩니다난방 효율이 높고 온도 유지 효과는 난방 외부에서 사용되는 아스베스트만큼 좋습니다.히터의 바닥에 대한 단열 저항은 10MΩ 이상이며 전체 난방력은 약 25 kw입니다..

3.GTE-50 듀얼 스크루 피더

• 공급 모터 전력 0.75kw의 한 세트 피더. 속도 조절에 ABB 주파수 제어 장치가 사용됩니다. 속도 비율은 17:1.
• 피더 바디에 수평적인 섞기 장치와 피더 변속기 내부에 윤활유가 있습니다.
• 홉퍼의 재료는 스테인리스 스틸이며 피더에 사용되는 스프링 스크루입니다.

4.오일 윤활 시스템

• 오일 펌프 전력:0.55 kw
• 윤활유 모델:하이 브랜드 6402 상하이에서 제조, 중량 부하 기어 오일, 모델: 85W/90GL - 4.
• 콘덴서 모델:SL-408
• 윤활유 펌프 모델:NB B10

필터를 사용하여 기름의 더러운 것을 청소합니다. 긴 수명을 위해 기어박스를 보호합니다.

압력 표시기를 사용하여 오일 윤활을 모니터링합니다.

5.부드러운 물 시스템

• 배럴 몸 안쪽은 부드러운 물 냉각을 사용하며, 주요 입수 및 출구 파이프는 스테인레스 스틸입니다.
• 부드러운 물 상자는 배럴 몸에서 분리되어 있으며 청소 및 수리에 편리합니다.
• 홀랜드 JOCK 전자기 밸브
• 냉각 방식: 물 냉각
• 냉각 펌프 전력: 0.55kw

6.진공 시스템

• 물 반지 진공 펌프
• 동력용 모터: 2.2 kw
• 최대 흡입 용량: 8-20L/S
• 파이프는 진공 펌프와 진공 챔버를 연결하여 물의 역류를 방지하기 위해 보유 밸브가 있습니다.

7.수압 스크린 교환기

• 수압 스크린 변경, 판 필터, 매우 큰 필터 크기. 스크린 변경의 작동은 생산의 연속성을 달성할 수 있습니다, 간단합니다
• 주름 구리 난방기
• 수압 역의 전력은 2.2kw입니다, 스크린을 변경하기 위해 이중 실린더

8.물 냉각 도어 머리

• 데릭 유형 다이, 막대기 난방은 다이 머리에 사용됩니다
• 구멍 9 - Φ5.5mm

9.물 닦기틈바닥

• 물 트렁크는 스테인리스 스틸 SUS304로 만들어집니다. 모드: 3000mm
• 트러그는 공기 실린더에 의해 이동 할 수 있습니다. 일반적으로 시작하거나 기계를 닫을 때 작동
• 유연한 파이프 연결을 통해 물의 흐름을 조절할 수 있는 판이 있습니다.

10.플러싱 펠레티제

• 펠레티저의 최대 용량: 300 kg/h
• 최대 양: 20 pcs
• 제품 크기: Φ3 × 3mm
• 펠레티저용 모터 전력: 4kw
• 속도 조절기: ABB
• 펠레타이저 롤러의 재료: Zc60 블레이드와 스테인리스 스틸 바디.

11.수분 제거 기계

• 모터의 전력은 3kW입니다.
• 물 펌프의 전력은 2.2kw입니다.
• 물 냉각 탱크 1 세트

12.진동 시트

• ZS-0.3 진동 시트
• 모터의 전력은 0.4 kw × 1입니다
• 진동 용량은 300kg/h입니다.

13.제품 실로

• 펌프 전력: 2.2 kw
• 파이프 라인은 스테인리스 스틸입니다.
• 시로 부피: 0.8m2
• 재료: 스테인레스 스틸
• 펌프, 펌프 및 펌프

14.전기 캐비닛

• 3 × 380V, AC, 50Hz
• 주요 제어 부품은 LG 제품입니다.
• 컨트롤 버튼은 프랑스의 슈나이더 제품입니다.
• 주 모터: AC, 55kW 모터
• 호스트 기계의 속도 조절 장치에 ABB 변환기가 채택됩니다
• 피더의 속도 조절 장치에 ABB 주파수 변환기가 채택됩니다.
• 압력계 범위: 0~25Mpa
• 전자기 밸브는 네덜란드의 요르크에서 가져온 것입니다.
• 전기 제어 시스템은 온도 제어 시스템, 드라이브 시스템 및 융합 제어 시스템을 제어합니다.

15.부품

• 스크루 요소 ~ 400mm
• 전기 히터 닫힌 주름 알루미늄 히터 1 쌍

오픈 밸런스 알루미늄 히터 1 쌍

머리 히터 1쌍

• 강화된 기름 밀봉 3개
• 2개
• 도구 상자 1개
• 구리 막대 Φ30 × 250mm 1개
• 아스베스트 장갑 2개

16.기술 문서

• 전기 조립 도면 1 세트
• 듀얼 스크루드 추출기 사용 설명서 1 세트
• 주파수 변환기 사용 설명서 1 세트
• 온도 조절 기기의 사용 설명서 1 세트
• 기어박스 구조의 스케치 지도 1 세트
• 나사 조합 도면 1 세트
• 자격증 1 세트
• 구매된 1부 세트의 사양 및 인증
