원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
3''- 4''PVC 파이프 생산 라인

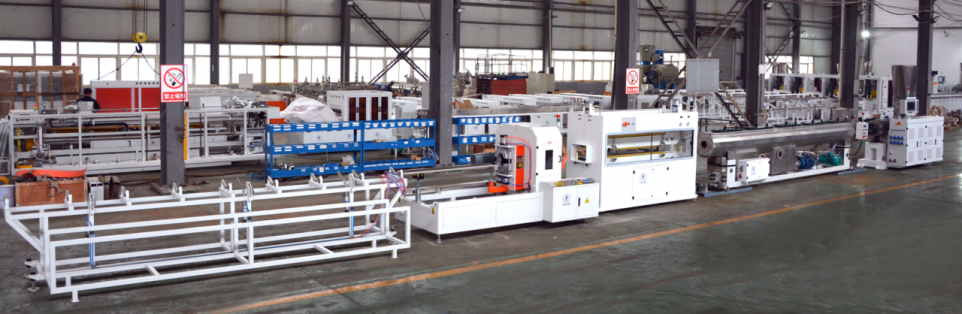

3''- 4''PVC 파이프 HYZS65/132 원추형 트윈 스크류 압출기를 갖춘 생산 라인
A. HYPET PVC 3''-4'' 파이프 압출 라인의 특수성
| SN | 품목 | 설명 |
| 특징 | 고출력 | 300kg/h, 고속 |
| 고효율 | 안정적인 품질, 효율적인 운영으로 높은 자격을 얻습니다. | |
| 에너지 절약 | 기계와 소프트웨어로 에너지를 20~30% 절약할 수 있습니다. | |
| 지능형 AI 제어 | PLC + HYPET 소프트웨어는 작업을 자동으로 제어하고 각 배합 사례를 저장합니다. | |
| 기계 정보 | 제품 | 높고 일반 Caco3 파이프 |
| 원료 | PVC 분말 | |
| 산출 | 250-300kg/h | |
| 제품 직경 범위 | Φ3"--Φ4" |
| 근무 조건 | 전력 | 3상, 420v +/- 10%, 50Hz(옵션의 경우 기타) |
| 총 전력 | 설치전력 70kw, 실운전전력 : 37kw | |
| 냉각수 | ≤ 20°C ≥ 0.3Mpa | |
| 압축수 | ＞ 0.3m3/분, ＞ 0.5Mpa | |
| 전반적인 크기 (L*W*H) | 22000*1600*2500mm | |
| 기계 일반 설명 | 중심 높이 | 1000mm |
| 작동방향 | 오른쪽에서 왼쪽으로 (다른 옵션은 가능) | |
| 산출 |
출력 용량은 재료와 재료에 따라 다릅니다. 작동 조건. |
|
| 기술 비고 |
수정 사항이 있는 경우 라인의 사양을 개선할 수 있는 권리는 그대로 유지됩니다. 앞으로는 고객에게 알리지 않을 것입니다. |
비.생산라인 구축
| SN | 설명 | 수량(세트) |
| 1 | HYZS65/132 원추형 트윈 스크류 압출기 37kw 모터 출력에는 2개의 자동 공급 장치가 장착되어 있으며 하나는 주요 공급 장치이고 다른 하나는 높은 Caco3 필러용 측면 공급 장치입니다. | 1 |
| 2 | 자동 로더 | 1 |
| 3 | 다이 헤드 | 1 |
| 4 | 진공탱크(자동제어) | 1 |
| 5 | 4개의 발톱으로 유닛을 운반하세요 | 1 |
| 6 | 유압식 칼날 공급 시스템을 갖춘 유성 절단기 | 1 |
| 7 | 스태커 | 1 |
비고:
1. 가격 조건 중국 우한 공장
2. 지불 방식: 총 금액의 30%가 T/T로 보증금으로 지불되며, 잔액은 테스트 후 T/T로 배송되기 전에 지불됩니다. 또는 보자마자 L/C
3. 배송 기간: 주문 확인 후 60일.
4. 유효기간 : 발급일로부터 30일
5. 보증 : 고객 매장에서 시운전 후 1년
6. 교육 : 중국과 고객 상점 모두에서 이용 가능
7. 필요한 경우 공급업체는 조건에 따라 엔지니어를 구매자에게 커미션을 위해 보낼 수 있지만 구매자는 왕복 항공 호텔 및 식사 비용과 80 USD/일/1인의 급여를 지불합니다.
C. 기계 사양
1.HYZS-65/132고출력쌍둥이 나사 압출기1 세트
| SN | 부품명 | 사양 | 설명 |
| 1 | 압출기 | 압출기 모델 | HYZS-65/132 원추형 트윈 스크류 |
| 산출 |
파이프의 경우 250-330kg/h 프로필 이상의 경우 150-200kg/h |
||
| 중심 높이 | 1000mm | ||
| 차원 | 3000x1300x2600mm | ||
| 무게 | 2700kg | ||
| 2 | 나사 | 지름 | Ø65/132mm |
| 재료 | 38CrMoAlA + 특수합금 | ||
| 마치다 | 질소 충전(0.50~0.70mm 깊이) 및 광택 처리 | ||
| 회전 속도 | 0~48r/분 | ||
| 나사의 핵심 |
온도 자동 제어 (오일 냉각은 옵션입니다) |
||
| 3 | 통 | 특수 바이메탈 배럴 | 두 부분으로 나누어 앞부분에 특수합금을 삽입합니다. 높은 Caco3의 경우 |
| 배럴의 공급 부분 | 38CrMoAlA | ||
| 배럴의 앞 부분 | 열처리된 SKD11 | ||
| 내부 마감 | 질소 충전(0.50~0.70mm 깊이) | ||
| 4 | 온도/압력 변환기 | 품질 | 중국 유명 브랜드 |
| 구조 | 압력과 온도를 별도로 감지 | ||
| 케이블 | 높은 절연 케이블 라인 | ||
| 화면 | 모니터 또는 화면 디스플레이 모두에서 | ||
| 5 | 히터 및 냉각팬 | 난방 제어 영역 | 4개 구역 |
| 난방 방식 | 주조 알루미늄/세라믹 | ||
| 난방력 | 25kW | ||
| 냉각 시스템 | 저소음 배럴 냉각팬 | ||
| 냉각력 | 0.2kw x 2세트 + 0.37kw x 1세트 | ||
| 물/기름 냉각 | 선택권을 위한 전면 부분에 있는 1개의 지역 | ||
| 단열 | 에너지 절약을 위한 특수 절연재 및 구조입니다. | ||
| 6 | HYPET 기어박스 | 하우징 소재 | 연성이 있는 철 |
| 기어 소재 | 20CrMnTiA | ||
| 기어 표면 | 고정밀도로 경화 및 연삭 | ||
| 축 소재 | 40Cr | ||
| 기름의 온도 | 두 시스템으로 제어되며, | ||
| 고무 실러 | 수입 특수 고무 실러 사용 | ||
| 문장 | 유명하고 신뢰할 수 있는 브랜드입니다. | ||
| 7 |
트윈 스크류 투여 공급기 |
소재 모터 공급 | 1.5kW |
| 속도 범위 | 1-50RPM | ||
| 파우더 브릿지 | Caco3 함량이 높은 안티파우더 브릿지 | ||
| 인버터 | 델타 헤비 로더 유형 |
| 8 | 선택기를 이용한 진공 탈기 | 진공도 | -0.04Mpa |
| 모터 파워 | 2.2킬로와트 | ||
| 진공탱크 | 청소하게 쉬운 | ||
|
자동 청소 장치
|
옵션에 대한 공기 제어 자동 청소 장치. | ||
| 9 | 구동모터 | AC 모터 전력 | Siemens 브랜드의 경우 37kW |
| AC 인버터 컨트롤러 | 델타 헤비타입 | ||
| 10 | 전기 제어 시스템 | PLC 시스템 | HYPET 소프트웨어가 포함된 전체 Siemens PLC 제어 시스템. |
| 전기 부품 | Siemens, Schneider, RKC Omron, ABB, FUJI 및 중국 유명 브랜드의 중요하지 않은 작은 부품 브랜드 | ||
| 다이 헤드의 추가 온도 구역 | 7개 구역 | ||
| 전기 캐비닛 기능 |
1, 모든 케이블 및 커넥터에는 와이어 항공 플러그가 있습니다. 2, 전기 캐비닛은 쉽게 분해할 수 있으며, 3, 모든 케이블과 감지 케이블은 긴 수명으로 충분히 강합니다. 4, 나사 속도를 쉽게 제어하기 위한 버튼 조정 기능이 있는 PLC 모니터 제어 시스템. |
2.에이압출기용 자동 로더 1세트
3.다이 헤드 1세트
| SN | 이름 | 설명 | |
| 1 | 파이프 크기 | Ø3'' - Ø4'' 파이프 크기용 | |
| 2 | 파이프 두께 |
Ø3'', 1.2mm 1.5mm ...... 고객 제공 Ø4'' 1.2mm 1.5mm ..... 고객 제공 |
|
| 3 | 다이 헤드의 재질 | 특수합금 | |
| 4 | 속도 유형 | 최대 5m/분 | |
| 5 | 용융압력/온도 | 멜트프레스/템프 장착 | |
| 6 | 가열 구역 | 6개 구역 | |
| 7 | 유동 표면 | 모든 흐름 표면 광택 및 크롬 | |
| 교정 슬리브의 재질 | 스테인레스 스틸 및 경화 광택 광택제 및 워터 재킷 포함 | ||
4.진공 교정그림이 없는 6m 스테인레스 스틸 304 탱크 1세트
| SN | 사양 | 설명 |
| 1 | 재료 | 스테인레스 스틸 304 |
| 2 | 작업 범위 | Ø 3''-Ø 4'' |
| 3 | 길이 | 6000mm |
| 4 | 중심 높이 | 1000mm |
| 5 | 진공탱크형 | 하나의 챔버에 하나의 탱크 |
| 6 | 파이프 수 | 파이프 1개 |
| 7 | 이동식 모터 동력 | 0.75kW |
| 8 | 이동 범위 전면 및 후면 | 700mm |
| 9 | 좌우 조정 | 100mm |
| 10 | 상단에 커버 | 깨진 유리 두꺼운 판 커버 |
| 11 | 진공펌프 | 4kw *1 세트 |
| 12 | 워터펌프 | 5.5kw *1세트 |
| 13 | 스프레이 파이프 번호 | 4개 |
| 14 | 노즐 유형 | 원자화된 집중 냉각 |
| 15 | 살포 입 | 1” x Ø4-Ø3 |
| 16 | 파이프 서포터 | 나일론 지지판 |
| 17 | 이리저리 | 0.75kw에서 800mm |
| 18 | 교차 운동 | 120mm |
| 19 | 위아래로 | 100mm |
| 20 | 필터 | 우회로가 있는 G2”의 2 세트 |
| 21 | 필터를 청소하세요 | 필터 청소를 위한 통과 라인 이용 |
| 22 | 진공 사이클론 | 응, 그걸로 |
| 23 | 무음 기능 | 각 진공 펌프의 소음 장치 |
5.하차4개의 발톱으로 된 유닛 1세트
| SN | 이름 | 설명 | |
| 1 | 운반형 | 4개 발톱형 고무 애벌레형 | |
| 2 | 애벌레 수 | 4세트 | |
| 3 | 작업 범위 | Ø3''~Ø4'' | |
| 4 | 운전 방법 | 실리콘 고무 블록으로 구동 | |
| 5 | 모터 및 제어 유형 | 유명 브랜드 델타 인버터 제어 시스템을 갖춘 AC 모터 |
| 6 | 범위 외 이동: | 3-6인치 파이프는 4개의 벨트가 됩니다. |
| 7 | 모터 파워 | 0.85 kW x 4 세트 서보 모터 제어 |
| 8 | 최대. 견인력 | 26,000엔 |
| 9 | 운반 속도 범위 | 0.1-5m/분 |
| 10 | 캐터필라 폭 | 74mm |
| 11 | 애벌레의 유효 길이 | 1600mm |
| 12 | 캐터필라 조정 | 상부 2개의 애벌레는 실린더에 의해 조정될 수 있습니다 |
| 13 | 실린더 수 | 각 체인에 2개의 실린더 |
| 14 | 다운 애벌레 | 조정자 |
| 15 | 기어 박스 유형 | 강력한 나선형 경화 기어 박스 |
6.유성절단기 1세트
| SN | 이름 | 설명 | |
| 1 | 절단 유형 | 원형 블레이드 유형의 유성형 | |
| 2 | 작업 범위 | Ø3''~Ø4'' | |
| 3 | 최대. 절단 두께 | 20mm | |
| 4 | 절단 모터 유형 및 전력 | AC 2.2kW×1세트 | |
| 5 | 블레이드 스타일 | 톱날 + 모따기 기능 | |
| 6 | 제어 시스템 | 지멘스 PLC | |
| 7 | 제어 유형 | 전체 라인을 갖춘 PLC 유형 | |
| 8 | 커터 속도 | 8m/분 | |
| 9 | 중심 높이 | 1,000mm | |
| 10 | 혁명 모터 힘 | 2.2kW×1세트 | |
| 11 | 커터 및 챔퍼링 커터 | 공구 합금 | |
| 12 | 커터 클램핑 방식 | 각 직경에 맞는 주조 알루미늄 반쪽 클램핑 | |
| 13 | 커터 피딩 | 유압 공급 | |
| 14 | 절단 유압 시스템 | 0.75kW 유압 스테이션 | |
| 15 | 동기 모드 | 서보 제어 시스템을 갖춘 실린더 | |
| 16 | 먼지 절단 | 먼지와 작은 조각 수집 장치로. | |
7.스태커1세트
| SN | 이름 | 설명 | |
| 1 | 파이프 길이 | 3~6m | |
| 2 | 제어 방식 | 코더 또는 리미트 스위치 제어 및 Pnumatci 실린더 | |
| 3 | 재료 | 파이프 접촉면용 SS304 | |
