원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
3겹의 20-32mm PP 이중 파이프 라인

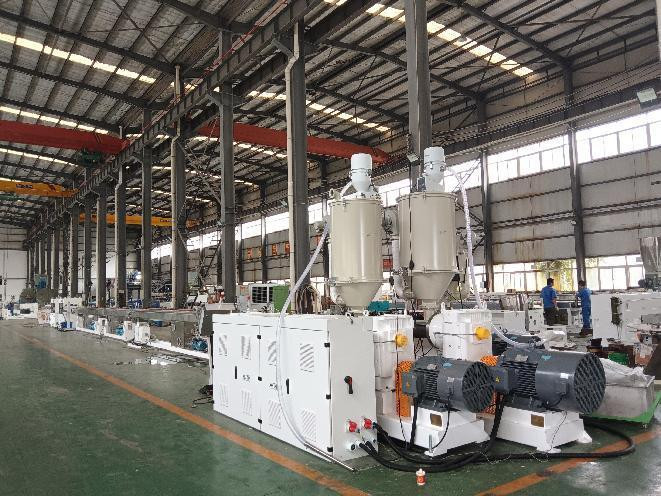

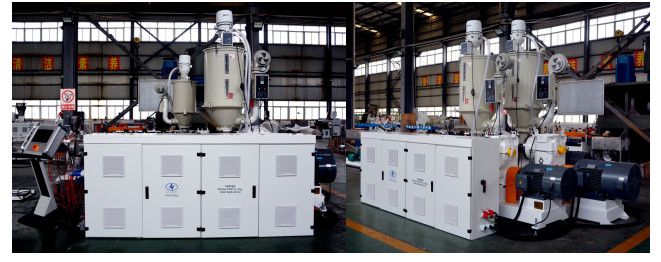

20-32mm PP이중 파이프90/30 & 55/33 3레이어 3컬러 라인 &45/30 압출기
특산품~의피피피아이페선
| SN | 품목 | 전문 | |
| 1 | 고출력 | 20m/min의 고속일 때 350kg/h | |
| 2 | 압출기 | HYSJ90/30 한 세트, HYSJ55/33 한 세트, HYSJ45/30 한 세트를 갖추고 있어 고효율 및 에너지 절약 효과가 있습니다. | |
| 3 | 기계 부품의 고품질 | Delta /ABB 중형 인버터, Siemens Schneider, Omron,RKC 부품, Siemens Motor, Anti-Bridge 트윈 스크류 도징 피더. 좋은 냉각 장치를 갖춘 대용량 전기 캐비닛. | |
| 4 | 생산 라인 | 설계된 목표를 충족하는 고속 기계. | |
1, 메인 라인 부품:
| SN | 주요 품목 | 수량 | |
| 20-32mm PP 이중관 3겹 3색 | |||
| 1 | HYSJ90/30 단일 스크류 압출기 110kw 모터 출력 | 1세트 | |
| 2 | HYSJ55/33 단일 스크류 압출기 22kw 모터 출력 | 1세트 | |
| 3 | HYSJ45/30 단일 스크류 압출기 18.5 kw 모터 출력 | 1세트 | |
| 4 | 4개의 색깔 지구를 위한 HYSJ25/25 단일 나사 압출기 | 1세트 | |
| 5 | 진공자동로더 AL300 | 3세트 | |
| 6 | 뜨거운 건조기 HD300 | 1세트 | |
| 7 | 뜨거운 건조기 HD50 | 2세트 | |
| 9 | 3개 레이어 공동 압출 이중 다이: 2가지 압력 등급의 G32 고속 | 1세트 | |
| 10 | 9,000 mm의 진공 탱크 이중 스테이션 | 1세트 | |
| 11 | 6,000mm 크기의 냉각 탱크 이중 스테이션 | 2세트 | |
| 13 | 운반 장치 이중 스테이션 2-20m/min, 서보 시스템의 클로 2개 | 1세트 | |
| 14 | 고속 칩리스 커터 더블 스테이션 | 1세트 | |
| 15 | 스태커 더블 스테이션 | 1세트 | |
| 보조 장비 | |||
| 1 | UV 레이저 프린터 10W | 1세트 | |
| 2 | 냉각기 20AD | 1세트 | |
| 3 | 급수탑 60T | 1세트 | |
| 4 | 크러셔 20HP | 1세트 | |
| 5 | PPH 파이프, GAS 나사, 원추형 나사, 1/2", 3/4" 및 1"용 반자동 나사 가공 기계 | 1세트 | |
비고:
1. 가격 및 목적지 조건 중국 우한 공장
2. 지불 방법: 총 금액의 40%는 T/T로 보증금으로 지불되며, 잔액은 테스트 후 배송 전에 T/T 또는 즉시 취소할 수 없는 L/C로 지불됩니다.
3. 배송 기간: 보증금 수령 후 60일.
4. 유효기간 : 확보일로부터 30일
5. 보증 기간 : 일반, 배럴, 나사 및 기어 박스의 경우 1년은 1.5년입니다.
6. 교육 : 중국과 고객 상점 모두에서 가능합니다.
7. 시운전: 가격에는 재료 테스트 비용이 포함되지 않습니다. 테스트 재료는 구매자가 제공합니다. 또는 판매자는 구매자가 요청한 자재를 구매자의 비용으로 구매합니다.
8. 이 가격에는 구매자 공장에서의 수수료 및 설치 비용이 포함되어 있지 않습니다.
1 HYSJ90/30 하나의스크류 압출기
| SN | 부분 | 목 | 설명 | |
| 1 | 압출기 | 압출기 모델 | HYSJ-90/30 단일 나사 | |
| 산출 | PP의 경우 300kg/h | |||
| 중심 높이 | 1000mm | |||
| 차원 | 3400x1300x2200mm | |||
| 무게 | 4200kg | |||
| 2 | 나사 | 지름 | Ø90mm | |
| 나사 ID 비율 | 30:1 | |||
| 나사 속도 | 120rpm | |||
| 재료 | 38CrMoAlA + 특수합금 | |||
| 마치다 | 질소 충전(0.50~0.70mm 깊이) 및 광택 처리 | |||
| 나사의 핵심 | 온도 자동 제어 | |||
| 3 | 통 | 재료 | 바이메탈 배럴 | |
| 내부 마감 | 질소 충전(0.50~0.70mm 깊이) | |||
| 난방 제어 영역 | 5개 지역 | |||
| 난방 방식 | 주조 알루미늄 히터 | |||
| 난방력 | 5.1kw x 5세트 | |||
| 냉각 시스템 | 저소음 배럴 냉각팬 | |||
| 냉각력 | 0.37kw x 5세트 | |||
| 4 | 기어박스 | 하우징 소재 | 연성이 있는 철 QT-500 | |
| 기어 소재 | 20CrMnTi | |||
| 기어 표면 | 고정밀도로 경화 및 연삭 | |||
| 축 소재 | 40Cr | |||
| 5 | 구동모터 | AC 모터 전력 | 110kw AC 모터 |
| AC 인버터 컨트롤러 | 중량형 델타인버터 | ||
| 6 | 전기 제어 시스템 | PLC 시스템 | HYPET 소프트웨어가 포함된 전체 Siemens PLC 제어 시스템. |
| 제어 옵션: | RKC 및 기존 제어 제공 가능 | ||
| 전기 부품 | Siemens, Schneider RKC Omron, ABB, FUJI 및 중국 유명 브랜드의 작고 중요하지 않은 부품 브랜드 | ||
| 다이 헤드의 추가 온도 구역 | 실제 가열 구역에 따라 설계됨 |
2HYSJ55/33 하나의스크류 압출기
| SN | 부분 | 목 | 설명 | |
| 1 | 압출기 | 압출기 모델 | HYSJ-55/33 단일 나사 | |
| 산출 | PP의 경우 60kg/h | |||
| 중심 높이 | 1000mm | |||
| 차원 | 2250x1100x1900mm | |||
| 무게 | 1300kg | |||
| 2 | 나사 | 지름 | Ø55mm | |
| 나사 ID 비율 | 33:1 | |||
| 나사 속도 | 68rpm | |||
| 재료 | 38CrMoAlA + 특수합금 | |||
| 마치다 | 질소 충전(0.50~0.70mm 깊이) 및 광택 처리 | |||
| 나사의 핵심 | 온도 자동 제어 | |||
| 3 | 통 | 재료 | 바이메탈 배럴 | |
| 내부 마감 | 질소 충전(0.50~0.70mm 깊이) | |||
| 난방 제어 영역 | 4개 지역 | |||
| 난방 방식 | 주조 알루미늄 히터 | |||
| 난방력 | 3kw x 4세트 | |||
| 냉각 시스템 | 저소음 배럴 냉각팬 | |||
| 냉각력 | 0.2kW×4세트 | |||
| 4 | 기어박스 | 하우징 소재 | 연성이 있는 철 QT-500 | |
| 기어 소재 | 20CrMnTi | |||
| 기어 표면 | 고정밀도로 경화 및 연삭 | |||
| 축 소재 | 40Cr | |||
| 5 | 구동모터 | AC 모터 전력 | 22kW AC 모터 | |
| AC 인버터 컨트롤러 | 중량형 델타인버터 | |||
| 6 | 전기 제어 시스템 | PLC 시스템 | HYPET 소프트웨어가 포함된 전체 Siemens PLC 제어 시스템. |
| 제어 옵션: | RKC 및 기존 제어 제공 가능 | ||
| 전기 부품 | Siemens, Schneider RKC Omron, ABB, FUJI 및 중국 유명 브랜드의 작고 중요하지 않은 부품 브랜드 | ||
| 다이 헤드의 추가 온도 구역 | 실제 가열 구역에 따라 설계됨 |
3HYSJ45/30 하나의스크류 압출기
| SN | 부분 | 목 | 설명 | |
| 1 | 압출기 | 압출기 모델 | HYSJ-45/30 단일 나사 | |
| 산출 | PP의 경우 50kg/h | |||
| 중심 높이 | 1000mm | |||
| 차원 | 2000x1100x1900mm | |||
| 무게 | 900kg | |||
| 2 | 나사 | 지름 | Ø45mm | |
| 나사 ID 비율 | 30:1 | |||
| 나사 속도 | 107rpm | |||
| 재료 | 38CrMoAlA + 특수합금 | |||
| 마치다 | 질소 충전(0.50~0.70mm 깊이) 및 광택 처리 | |||
| 나사의 핵심 | 온도 자동 제어 | |||
| 3 | 통 | 재료 | 바이메탈 배럴 | |
| 내부 마감 | 질소 충전(0.50~0.70mm 깊이) | |||
| 난방 제어 영역 | 3개 지역 | |||
| 난방 방식 | 주조 알루미늄 히터 | |||
| 난방력 | 2.8kw x 3세트 | |||
| 냉각 시스템 | 저소음 배럴 냉각팬 | |||
| 냉각력 | 0.075kW×3세트 | |||
| 4 | 기어박스 | 하우징 소재 | 연성이 있는 철 QT-500 | |
| 기어 소재 | 20CrMnTi | |||
| 기어 표면 | 고정밀도로 경화 및 연삭 | |||
| 축 소재 | 40Cr | |||
| 5 | 구동모터 | AC 모터 전력 | 18.5kW AC 모터 | |
| AC 인버터 컨트롤러 | 중량형 델타인버터 | |||
| 6 | 전기 제어 시스템 | PLC 시스템 | HYPET 소프트웨어가 포함된 전체 Siemens PLC 제어 시스템. |
| 제어 옵션: | RKC 및 기존 제어 제공 가능 | ||
| 전기 부품 | Siemens, Schneider RKC Omron, ABB, FUJI 및 중국 유명 브랜드의 작고 중요하지 않은 부품 브랜드 | ||
| 다이 헤드의 추가 온도 구역 | 실제 가열 구역에 따라 설계됨 |
4 HY25/25 단일 스크류 압출기
| 사양 | 설명 |
| 통 | 38CrMoAIA, 질산화 |
| 나사 | 38CrMoAIA, 질산화 |
| 산출 | PP의 경우 5kg/h |
| 다이아. 나사의 | Ø25mm |
| 나사 L/D | 25:1 |
| 구동력 | 1.5kW |
| 모터 제어 | AC 인버터, 델타 |
5 진공 오토로더
| 명세서 | 매개변수 |
| 모델 | AL300 |
| 근무형태 | 유도형 |
| 힘 | 0.75kw, 3P |
| 용량 | 350kg |
| 용량 | 3L |
| 공급 호스 직경 | Ф38mm |
| 먹이는 시간 | 8~10초 |
| 신체 치수 | 370×385×700mm |
| 호퍼 치수 | 230×210×429mm |
| 무게 | 51kg |
6 뜨거운 건조기
| 명세서 | 매개변수 |
| 모델 번호 | HD50 |
| 용량 | 50kg |
| 난방 | 3.9kW |
| 부는 사람 | 150W |
| 힘 | 380V 3P 50HZ |
| 차원 | 1146x810x460mm |
| 기본 크기 | 167 x 160 x Φ71mm |
| 순중량(Kg) | 44kg |
7 Co 압출 다이: 이중 출구 3층 및 2가지 압력 등급의 G32 고속 3가지 색상
| 사양 | 설명 |
| 설계방법 | 독일의 기술에 따르면 |
| 파이프 크기 | 1/2"x3.4mm,1/2"x2.8mm,3/4"x3.9mm,3/4"x3.3mm,1"x4.9mm,1"x3.7mm,20x2.8mm,20x3. 4mm,25x3.5mm,25x4.2mm,32x2.9mm,32x4.4mm,32x5.4mm |
| 다이 헤드의 재질 | 40CrMo |
| 교정 슬리브의 재질 | 구리 |
| 흐름 채널 | 크롬 도금 |
| 파이프 브라이트 기능 | HYPET으로 더 밝게 |
| 히터 | 운모 스테인레스 스틸 히터 |
8 9,000mm 크기의 진공 탱크 이중 스테이션
| SN | 부품명 | 영상 | 사양 |
| 1 |
진공 탱크 |
재료 | 스테인레스 스틸 304 |
| 길이 | 9000mm | ||
| 중심 높이 | 1000mm | ||
| 다이아. 범위 | 20-32mm | ||
| 파이프 수 | 파이프 2개 | ||
| 이동식 모터 동력 | 0.75kW | ||
| 이동 범위 전면 및 후면 | 700mm | ||
| 좌우 조정 | 50mm | ||
| 상단에 커버 | 강화유리 | ||
| 2 | 노즐 분사 시스템 | 노즐 수 | 208개 |
| 물분사관 번호 | 4개 | ||
| 노즐 유형 | 원자화된 집중 냉각 | ||
| 살포 입 | G3/4 | ||
| 파이프 서포터 | 고정기어형 서포터 |
| 3 |
수온 및 수위 조절
|
수온 조절 | 자동 밸브 제어 |
| 수위 조절 | 플로팅 볼 클로즈 루프 시스템 | ||
| 압력 안전 | 안전 밸브가 설치되어 있습니다. |
| 4 | 정수 필터 | 필터 | 우회로가 있는 G2”의 2 세트 |
| 필터를 청소하세요 | 필터 청소를 위한 통과 라인 이용 | ||
| 진공 사이클론 | 응, 그걸로 | ||
| 무음 기능 | 침묵 장치 | ||
| 5 | 진공펌프 | 진공 펌프 모터 동력 | 2.2kW×2세트 |
| 펌프 유형 | Siemens의 원형 플레이트 기술 | ||
| 기타 | 저소음 | ||
| 진공흡입노즐 | 탱크 양쪽에 게이트 2개 | ||
| 6 | 워터펌프 | 물 투입관 크기 | G1” |
| 물 출력 파이프 크기 | G2” | ||
| 워터 펌프 모터 동력 | 1.5kw x 2세트 |
9 6,000mm 크기의 냉각 탱크
| 사양 | 설명 |
| 파이프 범위 | 더블 스테이션의 Ø20-32mm |
| 진공 상자의 길이 | 6,000mm |
| 건설 | 싱크대 담그기 |
| 워터 펌프 동력 | 없이 |
| 재료 | 스테인레스 스틸 304 |
| 입력 파이프 | G1” |
| 출력 파이프 | G2” |
11운반 장치더블 스테이션 2-20m/분, 2개의 클로서보 시스템의 경우
| 사양 | 설명 |
| 파이프 직경 | 2 스테이션에서 Ø20-32mm |
| 중심 높이 | 1000mm |
| 애벌레 수 | 2줄의 발톱 2개 |
| 애벌레 분포 | 위아래로 2열로 |
| 최고 애벌레 제어 | 각 체인 측면의 실린더로 제어됨 |
| 실린더 번호 | 4개 |
| 하단 애벌레 제어 | 결정된 |
| 운전 방법 | 고무벨트로 구동 |
| 벨트 종류 | 평벨트 |
| 벨트 폭 | 56mm |
| 효과적인 견인 길이 | 1000mm |
| 운전 속도 | 2-20m/분 |
| 기어박스 | 강력한 헬리컬 기어박스를 갖춘 모터 |
| 모터 유형 | 서보 모터 |
| 모터 파워 | 0.85 kw x 2 세트(서보 제어 시스템 포함) |
| 견인력 | 3,000N |
| 계량 시스템 | 인코더별 |
| 조정 모드 | 영적인 |
| 파이프에 압력을 가하세요. | 공압 밸브로 조정 |
| 다운 애벌레 위치 | 결정된 |
| 공기압 | 0.4-0.6Mpa |
12 고속 c힙리스 커터더블 스테이션
| 사양 | 설명 |
| 파이프 직경 | 2 스테이션에서 Ø20-32mm |
| 절단 속도 | 30m/분 |
| 칼날 모양 | 원형 칼날 |
| 길을 자르다 | 플라이 커터 |
| 피드 방법 | 기계공기 |
| 클램프 방식 | 나일론 지그 |
| 팔로우 모드 | 아니요 |
| 회전 모터 | 아니요 |
| 커터 모터 | 5.5kw x 2세트 |
| 절단 두께 | 8mm |
| 유압 시스템 | 아니요 |
| 모따기 | 아니요 |
13 스태커 단일 스테이션
| 사양 | 설명 |
| 틸팅 테이블 | 공압식으로 작동 |
| 공칭 길이 | 4-5미터 |
| 파이프 크기 | 20-32mm |
| 트리핑 슈트의 재질 | MS 견고한 구조용 강철 |
14 레이저 프린터
| 프로젝트 | 매개변수 테이블 | UV-10W | |||
| 특성 | 기계 재료 | 모든 알루미늄 샌드블라스팅 산화 | |||
| 원자 램프 | UV 레이저 발생기, 서비스 수명은 20000-30000시간 이상입니다. | ||||
| 레이저 파장 | 355nm | ||||
| 출력 전력 | ≥12W | ||||
| 마킹 속도 | ≤12000mm/s | ||||
| 제어 장치 | 10.2인치 터치 컨트롤러 | ||||
| 냉각 시스템 | 수냉식(냉각기 포함) | ||||
| 매개변수 | 초점 렌즈 | 210mm | |||
| 최소 선폭 | 0.01mm | ||||
| 반복 정확도 | 0.001mm | ||||
| 마킹 범위 | 110mm × 110mm(옵션) | ||||
| 포지셔닝 모드 | 블루라이트 표시 | ||||
| 행 수 | 마킹 범위 내의 모든 라인 | ||||
| 생산 라인 속도 | 0~130m/min (재료에 따라 다름) | ||||
| 소프트웨어 | 다국어 | 영어, 스페인어, 독일어, 중국어, 러시아어, 아랍어 등 | |||
| 관할권 | 다중 사용자 관리 권한 | ||||
| 운영 체제 | 리눅스 시스템 | ||||
| 잉크젯 모드 | 정적, 아날로그, 인코더 | ||||
| 예약된 신호 | 시작, 인쇄 상태, 완료, 오류 | ||||
| 데이터 보호 | 정전 데이터 보호 에너지 포함 | ||||
| 감시 장치 | 과속 경보 기능 제공 | ||||
| 횡단보도 | 교차로 자동 제거 | ||||
| 코딩 소프트웨어 | 단일 및 이중 기계 코드 전송 | ||||
| 지원 유형 | 서체 | 중국어와 영어, 숫자, 번체 등 | |||
| 파일 형식 | BMP/DXF/HPGL/JPEG/PLT | ||||
| 바 코드 | CODE39, CODE128, CODE126, QR | ||||
| 서비스 매개변수 | 전원공급장치 | 220V/50HZ | |||
| 소비전력 | 800W | ||||
| 기계의 순중량 | 40kg | ||||
| 전반적인 차원 | 640mmX160mmX206mm | ||||
15 PPH 파이프, GAS 나사, 원추형 나사 1/2", 3/4", 1"용 반자동 스레딩 기계
| 주요 기술 사양 | 사양 |
| 매칭 파워 | 가변 주파수 속도 제어 3.0KW (380V) |
| 기계 구조 | 수평의 |
| 직경 범위 | 1 "(33mm) 미만(증가 또는 감소를 위해 맞춤화 가능) |
| 산출 | 3800 헤드/8시간(비특정) |
| 오토메이션 | PLC 터치스크린 컨트롤러, 반자동(수동 언로딩, 자동 스레드 처리) |
| 부속품 | 수나사 및 고정 장치 각 세트 |
17 냉각기
| 목 | 사양 | ||
| 모델 | HYAC-20AD | ||
| 공칭 냉각 용량 | 7℃ | kcal/h | 46861 |
| kw | 54.49 | ||
| 12℃ | kcal/h | 55788 | |
| kw | 64.87 | ||
| 최대 전력 소비 | kw | 19.09 | |
| 전원 | 3상 380-415V 50HZ/60HZ | ||
| 냉각제 | 유형 | R22(R407C/R410A/R134A/R404A) | |
| 제어 | 감온식 팽창 밸브 | ||
| 압축기 | 유형 | 밀폐형 스크롤 | |
| 힘 | kw | 7.945×2 | |
| 콘덴서 | 유형 | 효율적인 핀 구리 튜브 + 높은 풍량, 저소음 외부 로터 팬 | |
| 풍량 | 23200 | ||
| 팬 모터 | kw | 0.8×2 | |
| 증발기 | 유형 | 쉘 및 튜브+SS 탱크 또는 SS 탱크의 SS 코일 | |
| 냉각수 흐름 | 중3/시간 | 8.84 | |
| 탱크 용량 | 리터 | 350 | |
| 입구와 출구 | 인치 | 2 | |
| 워터펌프 | 힘 | kw | 1.6 |
| 흐름 | 중3/시간 | 16 | |
| 머리 | 중 | 20 | |
| 유닛 보호 모듈 | 모터 과부하, 고압 및 저압, 온도 초과 냉각수, 유량 스위치, 탱크 레벨 스위치, 위상 보호, 부동액 보호 | ||
| 차원 | 길이 | mm | 2070 |
| 너비 | mm | 950 | |
| 키 | mm | 1950년 | |
| 무게 | kg | 650 | |
18 급수탑
| 목 | 매개변수 |
| 냉각탑형 | 역류 원형 급수탑 |
| 냉각탑 모델 | CT-60 |
| 냉각 순환수량 | 46.8㎡/시 |
| 입구 수온/출구 수온 | 37℃/32℃ |
| 주변 건구/습구 온도 | 31.5℃/27℃ |
| 냉각능력 | 234240kcal/h |
| 소음 값 | 57dB(A) |
| 전원공급장치 | 380V/3P/50Hz |
| 수질 요구 사항 | PH= 6-8 |
| 가스-물 비율 | 0.62kg/kg |
| 비행 물 손실 | 0.02% 이하 |
| 증발 손실 | 0.833% 이하 |
| 순중량 | 240kg |
| 작동 무게 | 1250kg |
| 팬 유형 | 축류형 |
| 풍량 | 25740m/h |
| 팬 속도 | 710r/분 |
| 블레이드 직경 | 1150mm |
| 블레이드 수 | 4개/세트 |
| 전송 모드 | 다이렉트 드라이브 |
| 모터 속도 | 710r/분 |
| 모터 파워 | 1.5킬로와트 |
| 모터 시작 모드 | 직접 시작 |
| 급수탑 직경 | 2110mm |
| 급수탑 높이 | 2405mm |
| 입구/출구 파이프의 크기 | 100mm/100mm |
| 전체 파이프/배수관 크기 | 25mm/25mm |
| 자동 물 채우기 크기 | 20mm |
| 모터 | 완전밀폐형 방수형 |
| 팬 | ABS |
| 쉘 본체 | 고품질 유리섬유 매트 및 수지 합성 |
| 분지 | 고품질 유리섬유 매트 및 수지 합성 |
| 스프링클러 시스템 | PVC |
| 영화 | PVC, 난연성 타입 |
| 플로트 밸브 | PVC |
| 공기 흡입 시스템 | PVC |
19 크러셔
| 목 | 매개변수 |
| 모델 | TLG6032 |
| 분쇄실 | 590*150mm |
| 회전 직경 | 285mm |
| 분쇄능력 | 120-400kg/h |
| 고정칼 | 2개 |
| 회전칼 | 18개 |
| 칼 소재 | SKD-11 (국내소재/대만테크) |
| 힘 | 20HP/15KW/380V/50HZ/3P |
| 속도 | 520r/분 |
| 메쉬 크기 | 10mm |
| 치수 | 1250*1170*1350mm |
| 무게 | 850kg |
| 구성요소 | 중국 유명 브랜드 |
