원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001, CE
모델 번호:
ZS55/120 PVC 케이블 덕트 압출 라인
생산 라인 간략한 소개:
| 특징 | 높은 출력 | 각기 다른 타입의 경우 180~320kg/h |
| 높은 효율성 | 안정적인 품질, 효율적인 운영은 높은 자격을 | |
| 에너지 절약 | 기계와 소프트웨어로 20%~30%의 에너지를 절약할 수 있습니다. | |
| 지능형 인공지능 제어 | PLC + HYPET 소프트웨어는 작동을 자동으로 제어하고 각 포뮬레이션 케이스를 저장합니다. | |
| 기계 정보 | 사용 중 인기가 있는 종류 | 단일 머리, 이중 머리, 네 머리 유형 |
| 제품 모양 및 크기 | 고객이 원하는대로 할 수 있습니다. | |
| 카코3 양 | PVC 100phr에서 30phr에서 100phr까지 | |
| 곰팡이 재료 | 4Cr13 열처리 HB280-310 | |
| 폼 길이를 캘리브레이트 | 200mm | |
| 물 냉각 탱크 길이 | 서로 1200mm 절단 | |
| 작업 상태 | 전기 전력 | 3단계, 380v +/- 10%, 50Hz (다른 경우 선택) |
| 전체 전력 | 다른 라인에 따라 달라집니다 | |
| 냉각수 | ≤ 20°C ≥ 0.3Mpa | |
| 압축물 | > 0.3m3/min, > 0.5Mpa | |
| 전체 크기 (L*W*H) | 22000* 1600* 2500mm |

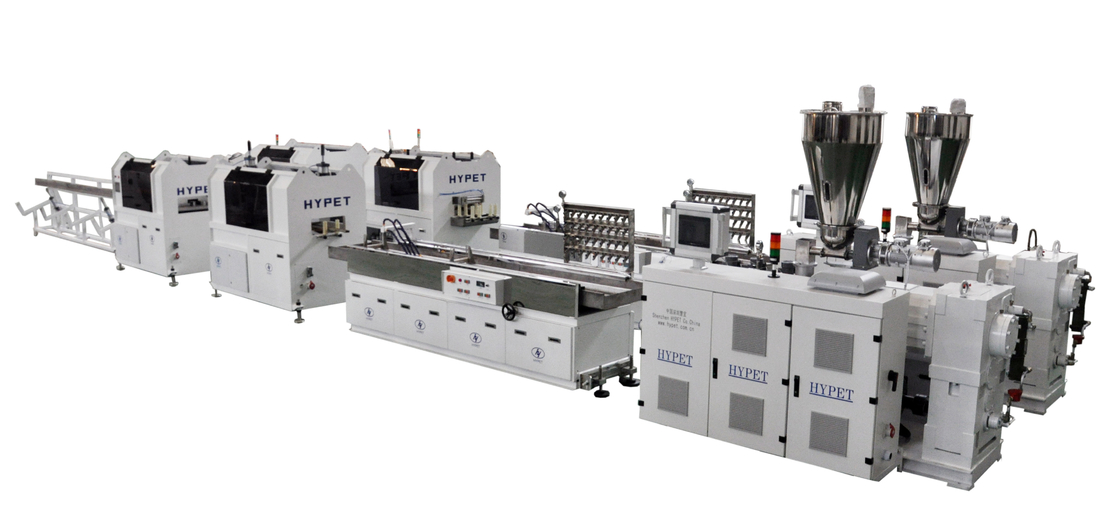

HYZS55/120 동그라미 쌍 나사 추출기 HYYF240 케이블 채널 하류 선:
| SN | 부품 이름 | Qty |
| 1 | HYZS55/120 30kW 모터와 함께 피침형 쌍 나사 추출기 | 1 |
| 2 | 캘리브레이팅 테이블 4m 진공 펌프 5.5kw*1 물 펌프 1.5kw*1 | 1 |
| 3 | 철수 단위 두 발톱 유형, 1.5kw * 2 세트 | 1 |
| 4 | 컷어, 컷어 하나 둘 | 1 |
| 5 | 스택어 | 1 |
케이블 도크트 곰팡이 목록:
| 이중 머리 재료 4Cr13 스테인레스 스틸의 폼 | ||
| 1 | 16*16 더블 헤드 (두 개의 바닥 + 두 개의 커버) | 1 |
| 2 | 24*14 더블 헤드 (두 개의 바닥 + 두 개의 커버) | 1 |
| 3 | 30*15 더블 헤드 (두 개의 바닥 + 두 개의 커버) | 1 |
| 4 | 30*30 더블 헤드 (두 개의 바닥 + 두 개의 커버) | 1 |
| 5 | 40*25 더블 헤드 (두 개의 바닥 + 두 개의 커버) | 1 |
| 6 | 40*40 더블 헤드 (두 개의 바닥 + 두 개의 커버) | 1 |
기술 사양:
| SN | 부문 | 설명 |

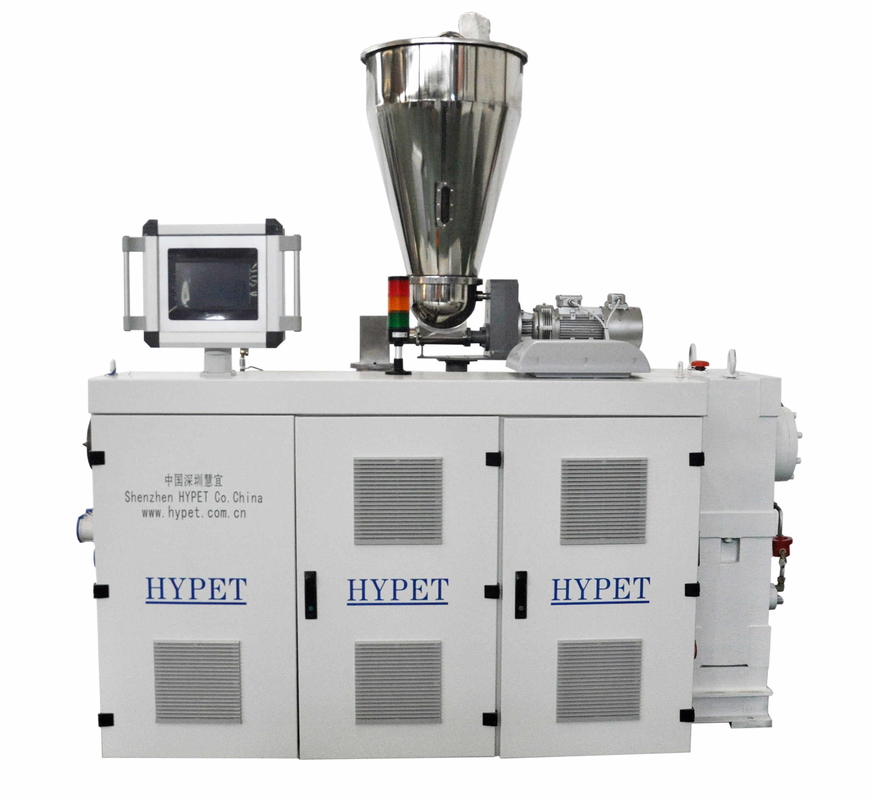

| HYZS55/120 피침형 쌍 나사 추출기 | ||
| 1 | 엑스트루더 모델 | HYZS-55/120 피침형 쌍둥이 나사 |
| 2 | 최대 출력 | 프로파일용 180-220kg/h |
| 3 | 중앙 높이 | 1,000mm |
| 4 | 무게 | 2700kg |
| 5 | 나사 직경 | Ø55/120mm |
| 6 | 스크루 재료 | 38CrMoAlA + 특수 합금 |
| 7 | 끝내 | 질소로 채워진 (0.50~0.70mm 깊이) 및 롤링 |
| 8 | 회전 속도 | 0~38 r/min |
| 9 | 스루프 핵심 | 온도 자동 제어 |
| 10 | 배럴 재료 | 38CrMoAlA 양금속 타입 |
| 11 | 안쪽 끝 | 질소 가득 (0.50~0.70mm 깊이) 및 마찰 |
| 12 | 난방 제어 영역 | 4개 지역 |
| 13 | 난방 방식 | 주름 알루미늄 난방기 |
| 14 | 열력 | 15kW |
| 15 | 냉각 시스템 | 저소음 배럴 냉각 팬 |
| 16 | 냉각 능력 | 0.2kW * 3 세트 |
| 17 | 변속기 상자 | 유연철 HT-300 |
| 18 | 기구 재료 | 20CrMnTi |
| 19 | 기구 표면 | 고밀도로 단단히 깎아 깎아 |
| 20 | 축 소재 | 40Cr |
| 21 | 기름 온도 | 두 가지 시스템으로 제어 |
| 22 | 고무 밀폐기 | 사용된 수입된 특수 고무 밀착제 |
| 23 | 라이거 | 유명하고 신뢰할 수 있는 브랜드입니다. |
| 24 | 용량 공급 장치 | 쌍 나사식 공급형 |
| 25 | 모터 전력 | 1.5kW |
| 26 | 속도 범위 | 1~50 RPM |
| 27 | 파우더 브릿지 | 높은 Caco3를 가진 반 분말 브릿지 |
| 28 | 통제 | 중량부하기형 인버터 |
| 29 | 진공 정도 | -0.004Mpa |
| 30 | 진공화력 엔진 전력 | 1.5kw |
| 31 | 변속 모터 전력 | 30kW |
| 32 | AC 인버터 컨트롤러 | 유명한 델타 인버터 |
| 33 | 시멘스 PLC 시스템 | 시멘스 PLC+ HYPET AI 지능 자동 제어 시스템 |
| 34 | 전기 부품 | 시멘스, 슈나이더, 옴론, 델타, ABB, 후지, 그리고 중국에서 작은 중요하지 않은 부품의 유명 브랜드 |
| 35 | 도형 머리의 추가 온도 구역 | 7 구역 |
| 36 | 디스플레이 화면 크기 | 14 ′′ 큰 크기의 모니터 |
| 37 | 전기 캐비닛 케이블 | 관절에 의해 쉽게 분해됩니다 |
| 38 | 추가 전원 어댑터 | 하류 및 다른 기계용 |
| 케이블 도크트 다운 스트림 기계 | ||

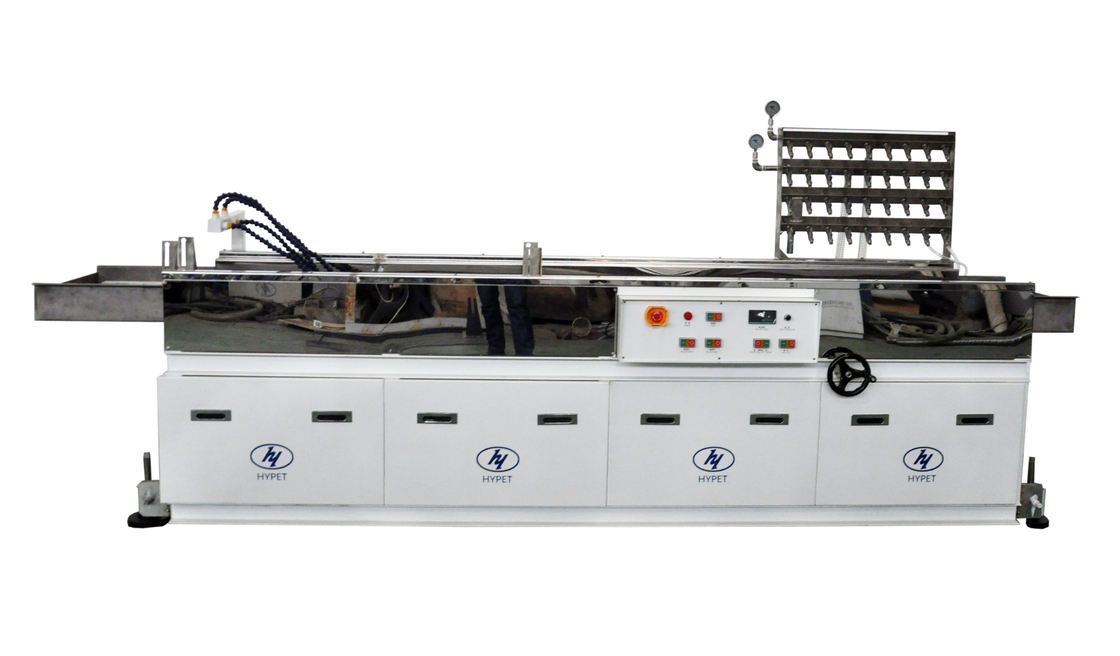

| 두 개의 스테이션을 가진 캘리브레이팅 테이블 | ||
| 1 | 소재 | 물용품용 스테인레스 스틸 S304 |
| 2 | 길이 | 4,000mm |
| 3 | 중앙 높이 | 1,000mm |
| 4 | 최대 제품 너비 | 50*50mm*2 |
| 5 | 곰팡이 조립 크기 | 320mm |
| 6 | 진공 펌프 | 5.5 kW x 1 세트 |
| 7 | 물 펌프 | 1.5 kW x 1 세트 |
| 8 | 핫 드라이어 펌프 | 1.5kW*2 |
| 9 | 진공조합 | 20개 |
| 10 | 물 파이프 관절 | 20개 |
| 11 | 중앙 높이 | 1,000mm +/- 50mm 조절 |
| 12 | 물가스 분리기 | 멀티 펌프용 (3) |
| 13 | 진공 연결 | Ø50mm *2 |
| 14 | 물 연결 | Ø50mm *2 |
| 15 | 이동용 모터 파워 | 00.75kW |
| 16 | 앞쪽과 뒷쪽의 이동 범위 | 800mm |
| 17 | 수직 이동 범위 | 850~960mm |
| 18 | 기울기 조절 | 1-25mm 수동으로 |
| 19 | 크로스 조절 | 1~50mm |
| 20 | 왼쪽과 오른쪽 조정 | 1-120mm |
| 발사 | ||
| 1 | 롤아웃 타입 | 위아래 2 발톱 타입 |
| 2 | 최대 제품 크기 | 50*50mm |
| 3 | 고무 블록 너비 | 240mm |
| 4 | 힘으로 끌고 | 30,000 N |
| 5 | 최대 속도 | 0.5~7m/min |
| 6 | 롤아웃 형태 | 다른 제품 모양에 적합한 캔 |
| 7 | 애벌레의 실제 길이 | 2,000mm |
| 8 | 모터 | 유명한 인버터와 함께 AC 모터 |
| 9 | 힘 | 1.5 kW x 2 세트 |
| 10 | 클램프 및 조정 유형 | 2개의 개별 실린더 |
| 11 | 중앙 높이 | 1,000mm |

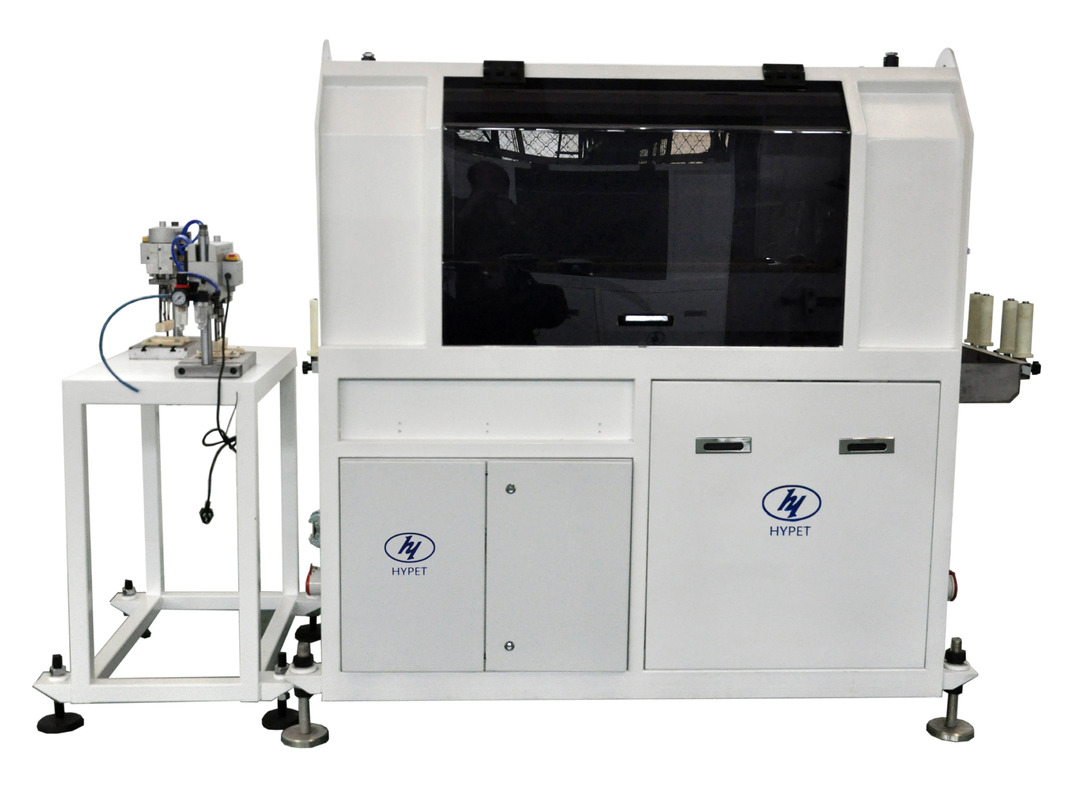

| 절단기 | ||
| 1 | 절단형 | 톱 커터 |
| 2 | 최대 절단 크기 | 240mm * 70mm |
| 3 | 절단 운동 | 횡단 이동 |
| 4 | 다음으로 | 구동 중인 클램핑 튜브 |
| 5 | 절단 모터 전력 | 2.2kW |
| 6 | 먼지 흡수 장치 | 2.2 kW x 1 세트 |
| 7 | 공기 압력 | 0.5~0.7Mpa |
| 8 | 이동 방법 | 수압기 |
| 9 | 제어 방법 | PLC 제어 |
| 스택어 | ||
| 1 | 기울기 테이블 | 펌프로 작동하는 |
| 2 | 명목 길이 | 4~6m |
| 3 | 제어 방법 | PLC 제어 |
