원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
SJ80/34 20-63mm 플라스틱 압출 PPR HDPE 냉온수 파이프 생산 라인
생산 라인 간략한 소개:
| SN | 부문 | 특산물 | |
| 1 | 높은 생산량 | 150kg/h | |
| 2 | 에너지 절약 | 열기 및 운전에서 에너지 절감 전송 시스템 및 유연화 15-20%, 주 엔진 45kw | |
| 3 | 기계 부품의 높은 품질 | ABB 중형 인버터, 시멘스 슈나이더, 옴론, RKC 부품, 시멘스 모터, 반 브리지 쌍 나사 피더 | |
| 4 | HYPET 기어박스 | 높은 토크, 낮은 오일 온도 조절, 낮은 소음, 그리고 기름 누출이 없습니다. | |

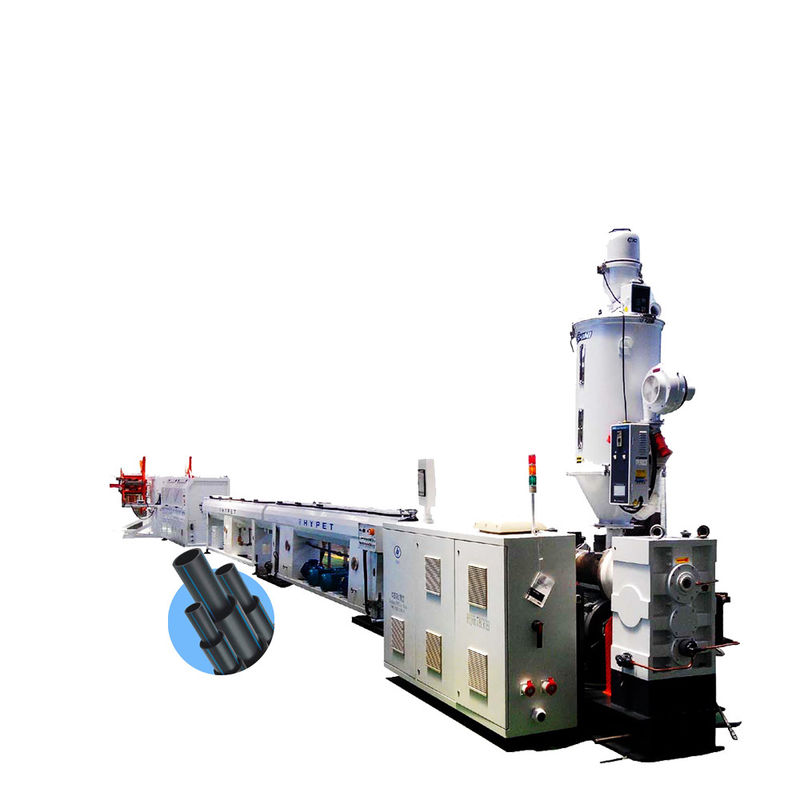

HYSJ80/34 2개의 단일 나사 추출기0-63mm PPR HDPE 뜨거운 물 및 차가운 물 파이프추출선:
| SN | 주요 항목 | Qty | |
| 20-63mm PE 파이프 라인, SJ80/34 추출기 | |||
| 1 | HYSJ80/33 단일 나사 추출기 45 kW 모터 전력 | 1 세트 | |
| 2 | HY25/25 색상 스트립용 단일 나사 추출기 | 1 세트 | |
| 3 | 진공 자동 로더 AL300 | 1 세트 | |
| 4 | 뜨거운 건조기 HD100 | 1 세트 | |
| 5 | 진압 도면: G63 고속 2 압력급 | 1 세트 | |
| 6 | 진공 탱크 9,000mm | 1 세트 | |
| 7 | 냉각 탱크 6000 mm | 1 세트 | |
| 8 | 이륙 단위, 고속,12~12m/min, 2개의 발톱 | 1 세트 | |
| 9 | 코일러 2 역형, 20-63 | 1 세트 | |
언급:
1가격 및 목적지의 조건
2결제 방법: 전체의 40%는 T/T로 보증금으로 지불되며, 잔액은 시험 후 T/T 또는 불복제 L/C로 시간에 배송 전에 지불됩니다.
3배달 기간: 보증금을 받은 후 70 일.
4유효 기간: 보증 후 30 일
5. 보증: 정상에 대한 1 년, 배럴과 나사 및 기어 박스는 1.5 년입니다
6교육: 중국과 고객 가게에서 모두 제공됩니다.
7필요한 경우, 공급자는 조건 하에 임무를 위해 구매자에게 엔지니어를 보낼 수 있습니다.
기술 사양:

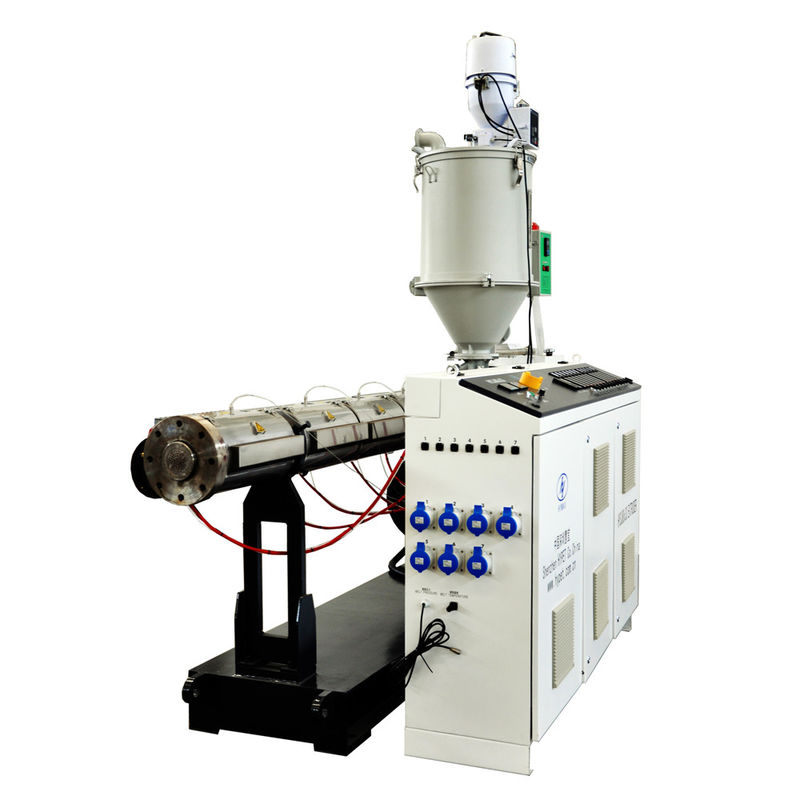

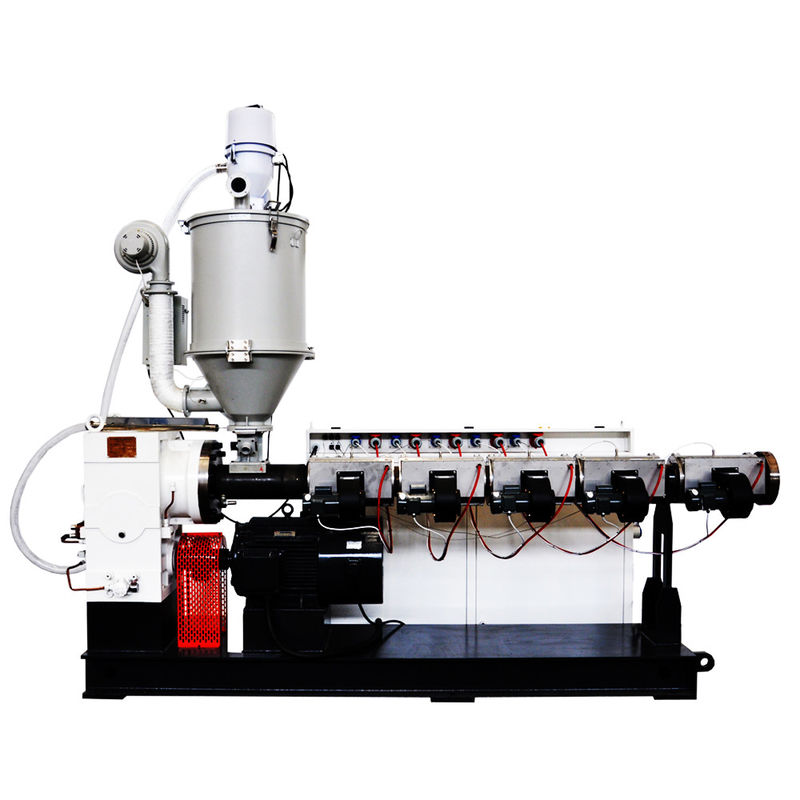

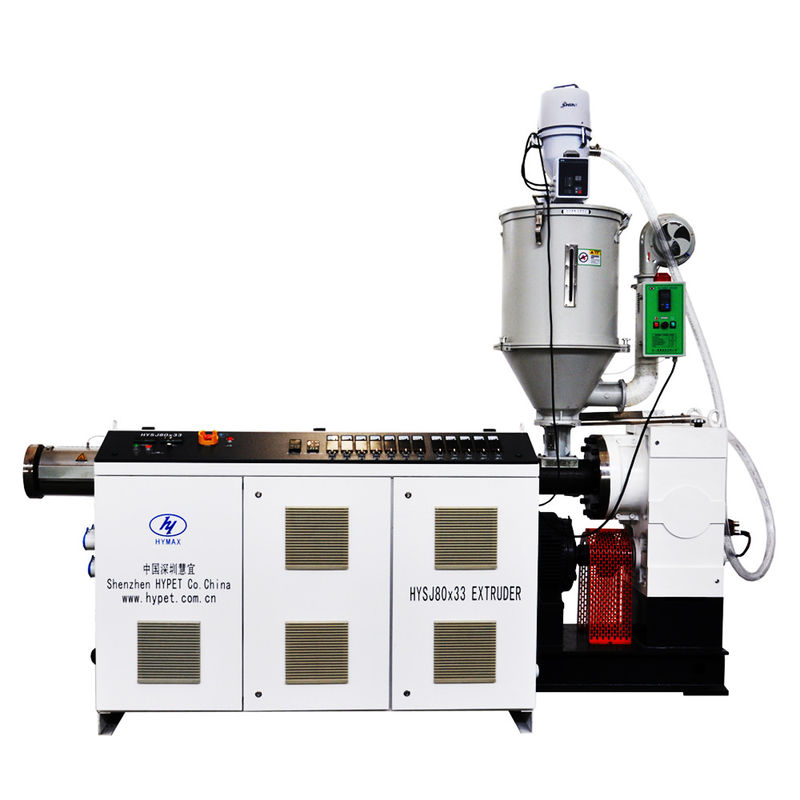

1.HYSJ-80/34 단일 나사 추출기:
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 엑스트루더 | 엑스트루더 모델 | HYSJ-80/34 단일 나사 |
| 출력 | PE 파이프 120-160kg/h (PPR 파이프 120kg) | ||
| 중앙 높이 | 1000mm | ||
| 차원 | 3,000 x 1,450 x 2,552mm | ||
| 무게 | 2200kg | ||
| 2 | 맙소사 | 직경 | Ø80mm |
| 스크루 ID 비율 | 34:1 | ||
| 소재 | 38CrMoAlA + 특수 합금 | ||
| 끝내 | 질소로 채워진 (0.50~0.70mm 깊이) 및 롤링 | ||
| 최대 회전 속도 | 94 r/min | ||
| 스루프 핵심 | 온도 자동 제어 |
| 3 | 배럴 | 소재 | 비메탈 배럴 |
| 안쪽 끝 | 질소 가득 (0.50~0.70mm 깊이) | ||
| 난방 제어 영역 | 5개 지역 | ||
| 난방 방식 | 금속 냉각지느러미와 세라믹 히터 | ||
| 열력 | 15kW | ||
| 냉각 시스템 | 저소음 배럴 냉각 팬 | ||
| 냉각 능력 | 0.25kW x 5 세트 | ||
| 4 | 기어박스 | 주택 재료 | 유연 철 QT-500 |
| 기구 재료 | 20CrMnTi | ||
| 기구 표면 | 고밀도로 단단히 깎아 깎아 | ||
| 축 소재 | 40Cr | ||
| 5 | 구동 모터 | 변속 모터 전력 | 시멘스 브랜드의 45 kW |
| AC 인버터 컨트롤러 | 중형형의 ABB |
| 6 | 전기 제어 시스템 | PLC 시스템 | 전체 시멘스 PLC 제어 시스템과 HYPET 소프트웨어 |
| 전기 부품 | 시멘스, 슈나이더, RKC, Omron, ABB, FUJI의 브랜드, 그리고 중국의 작은 중요하지 않은 부품 유명 브랜드 | ||
| 도형 머리의 추가 온도 구역 | 8 구역 | ||
| 전기 캐비닛 특징 |
1, 모든 케이블과 커넥터는 와이어 항공 플러그와 함께 2, 전기 캐비닛은 쉽게 분해 할 수 있습니다, 3모든 케이블과 센스 케이블은 충분히 튼튼하고 오래 사용할 수 있습니다. 4, PLC 모니터 제어 시스템 버튼 조절으로 스크루 속도를 쉽게 조절합니다. |
2.HY25/25 단일 나사 추출기:
| 사양 | 설명 |
| 배럴 | 38CrMoAIA,산화 |
| 맙소사 | 38CrMoAIA,산화 |
| 스루프 | Ø30mm |
| 스크루 L/D | 25:1 |
| 동력 | 1.5kW |
| 모터 컨트롤 | AC 인버터, ABB |
3- 진공 자동 로더:
| 사양 | 설명 |
| 모델 | AL300 |
| 작업 양식 | 인덕티브 타입 |
| 힘 | 0.75kW, 3P |
| 용량 | 350kg |
| 부피 | 3L |
| 공급 튜브 지름 | F38mm |
| 먹이는 시간 | 8~10초 |
| 몸의 크기 | 370×385×700mm |
| 홉퍼 차원 | 230×210×429mm |
| 무게 | 51kg |

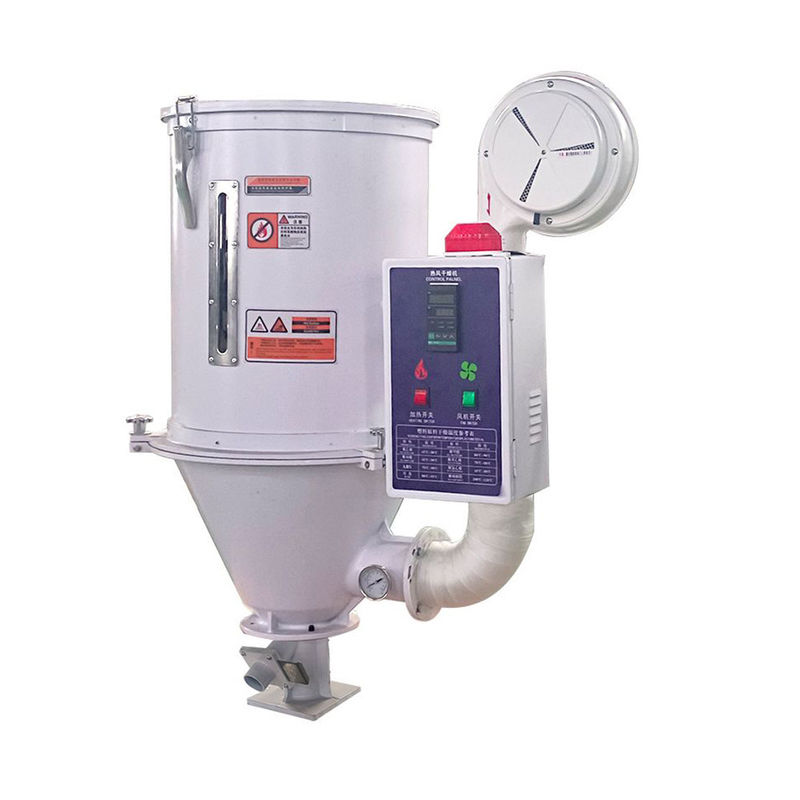

4핫 드라이어:
| 사양 | 설명 |
| 모델 번호 | HY-HD100 |
| 용량 | 100kg |
| 난방 | 8kW |
| 붓기 | 350W |
| 힘 | 380V 3P 50HZ |
5.Co 진압 도형: G63 고속 3 압력급:
| 사양 | 설명 |
| 설계 방법 | 독일의 기술자들에 따르면 |
| 파이프 크기 | 20/25/32/40/50/-63mm 2개의 압력으로 |
| 도형 머리의 재료 | 40CrMo |
| 칼리브레이팅 수갑의 재료 | 구리 |
| 흐름 채널 | 크롬화 |
| 파이프 밝기 기능 | 더 밝은 HYPET |
| 히터 | 미카 스테인레스 스틸 난방기 |
6진공 탱크 9000mm:
| 사양 | 설명 |
| 소재 | 스테인리스 스틸 304 |
| 길이 | 9000mm |
| 중앙 높이 | 1000mm |
| 다이어트 범위 | 20~63mm |
| 파이프 수 | 1 파이프 |
| 이동용 모터 파워 | 00.75kW |
| 이동 범위 앞과 후면 | 700mm |
| 왼쪽과 오른쪽 조정 | 50mm |
| 꼭대기에 덮어 | 알루미늄 합금 |
| 노즐 수 | 255개 |
| 스프레이 파이프 번호는 | 4개 |
| 노즐 종류 | 원자화 집중 냉각 |
| 입에 스프레이는 것 | 1?? × Ø4~Ø3 |
| 파이프 받침대 | 고정식 기어형 지지기 |
| 물 온도 조절 | 자동 밸브 제어 |
| 수준 조절 | 떠 있는 공과 밀폐회로 시스템 |
| 압력 안전 | 안전 밸브 설치 |
| 필터 | 2 세트, G2 ̊, 패스 로 |
| 필터를 청소합니다. | 필터 청소를 위한 패스 라인 |
| 진공 사이클론 | 그래, 그 돈으로 |
| 침묵 기능 | 소음 억제 장치 |
| 진공 펌프 모터 전력 | 2.2 kW x 1 세트 |
| 펌프 종류 | 시멘스의 둥근 판 기술자 |
| 다른 것 | 소음도 낮다 |
| 진공 흡수 노즐 | 탱크의 양쪽에 두 개의 게이트 |
| 물 입력 파이프 크기 | G1 |
| 물 출력 파이프 크기 | G2 |
| 물 펌프 모터 전력 | 4kW x 1 세트 |
7냉각 탱크 6000mm:
| 사양 | 설명 |
| 파이프 범위 | Ø20~Ø63mm |
| 진공 상자의 길이 | 6,000mm |
| 건축물 | 분사 방법 |
| 펌프 전력 | 4kW x 1 세트 |
| 노즐 번호 | 140개 |
| 필터 번호 | 1 세트 |
| 바이패스 번호 | 1 세트 |
| 수준 조절 방법 | 플로트 밸브 |
| 커버 재료 | 튼튼한 유리 |
| 스프레이 박스 재료 | 스테인리스 스틸 304 |
| 물 온도 조절 | 자동 조절 밸브 |
| 입력 파이프 | G1 |
| 출력 파이프 | G2 |
8고속으로 출발해12~12m/min, 2개의 발톱:
| 사양 | 설명 |
| 롤아웃 타입 | 2개의 발톱으로 위로 이동 |
| 중앙 높이 | 1000mm |
| 파이프 크기 | Ø20~Ø63mm |
| 운전 방법 | 고무 블록에 의해 구동 |
| 운전 속도 | 12m/min |
| 모터 타입 | AC 인버터 모터 |
| 모터 전력 | 1.5 kW x 2 세트 ABB 인버터 |
| 접촉된 거북이의 길이가 | 1400mm |
| 최대 구동력 | 10,000 N |
| 기어박스 | 강한 나선 기어박스 엔진 |
| 거북이의 너비 | 63mm |
| 거북이 통제 | 매 쪽에 하나의 실린더 |
| 측정 시스템 | 설치된 코드 |
| 조정 모드 | 수압기 |
| 파이프의 압력 | 공기 밸브로 조절 |
| 아래쪽 애벌레 위치 | 고정 |
| 공기 압력 | 0.4-0.6Mpa |
| 최대 열거리 | 160mm |
9- 칩 없는 절단기:
| 사양 | 설명 |
| 절단형 | 빗자루 없는 절단 |
| 블레이드 스타일 | 원형 블레이드 |
| 제어 시스템 | PLC 자동 제어 시스템 |
| 절단 범위 | Ø20~Ø63mm |
| 절단 속도 | 12m/min |
| 최대 절단 두께 | 20mm |
| 중앙 높이 | 1,000mm |
| 절단기 모터 전력 | 1.5 kW x 1 세트 |
| 절단 재료 | 도구 합금 |
| 클램핑 방식 | 알루미늄 합금 턱 |
| 절단기 먹여살림 | 실린더 공급 |
| 동시 모드e | 파이프 움직임을 가진 실린더 |

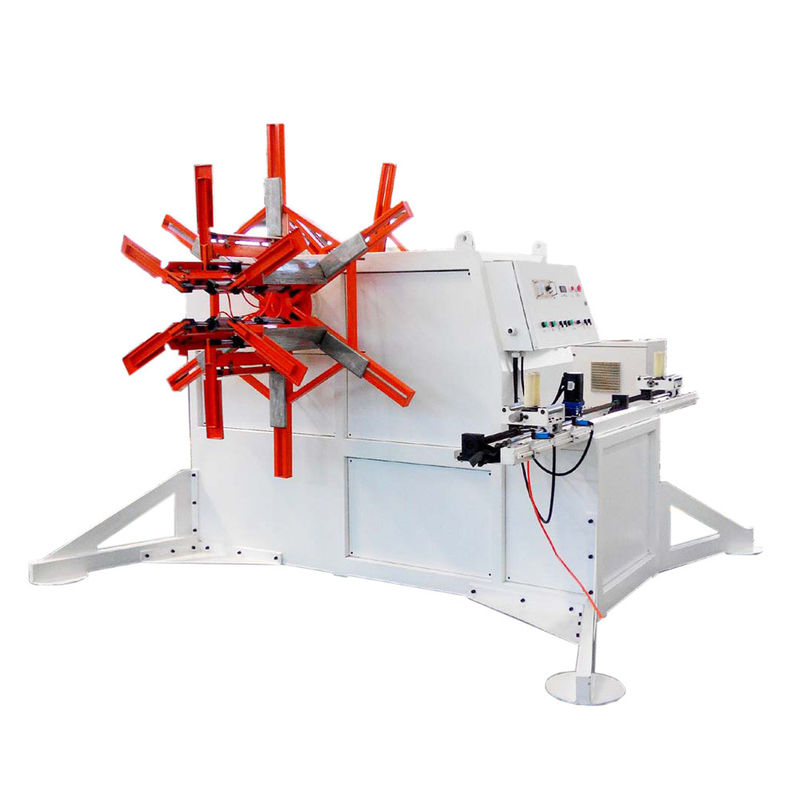

10코일러:
| 사양 | 설명 | |
| 전체 전력 | 6.5kW | |
| 리바인더 스테이션 | 2 세트 | |
| 회전 범위 | ø16~ø63mm | |
| 회전 모터 제어 | AC 모터, 3kW x 2 인버터 제어 | |
| 가이드 라인 모터 | 00.75kW | |
| 내부 핵의 Dia. | 700~1500mm (조정 가능) | |
| 맥스. 외날. | ø2080 mm | |
| 코일러 두께 | 290mm | |
| 너비 | 480mm | |
| 회전 속도 | 10~20m/min | |
판매 후 서비스
| 부문 | 양 |
| 보증 기간 | 1 년 하지만 그는 서비스 평생 사용할 수 있습니다, 보증 기간 동안 부품의 비용은 쉽게 깨진 부분과 인간 이유에 의해 손상된 부분을 제외하고는 판매자가 부담합니다. |
| 배송 전 훈련 | 구매자의 기술 인원은 7-10 일 동안 훈련 및 운영을 위해 선적하기 전에 중국으로 보낼 수 있습니다. |
| 기술 문서 | 전기 원리 도면, 운영 설명서, 전기 부품 설명서 등 |
| 판매 엔지니어 | 판매자는 구매자의 공장의 엔지니어들을 파견하여 시공 및 훈련을 할 수 있습니다. 하지만 판매자의 전문가들이 고객국에 발생하는 비용은 구매자가 부담합니다.셔틀 여행 티켓 포함 내륙 교통 의료 요금, 숙소 저녁 식사 그리고 또한 100 USD / 일 / 한 사람 엔지니어의 급여로. |
| 연락처 방법 | 왓츠앱, 위채, 모바일 등 +86 13823232106 |
| 회사 이메일: | info@hypet.com.cn |
