원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:

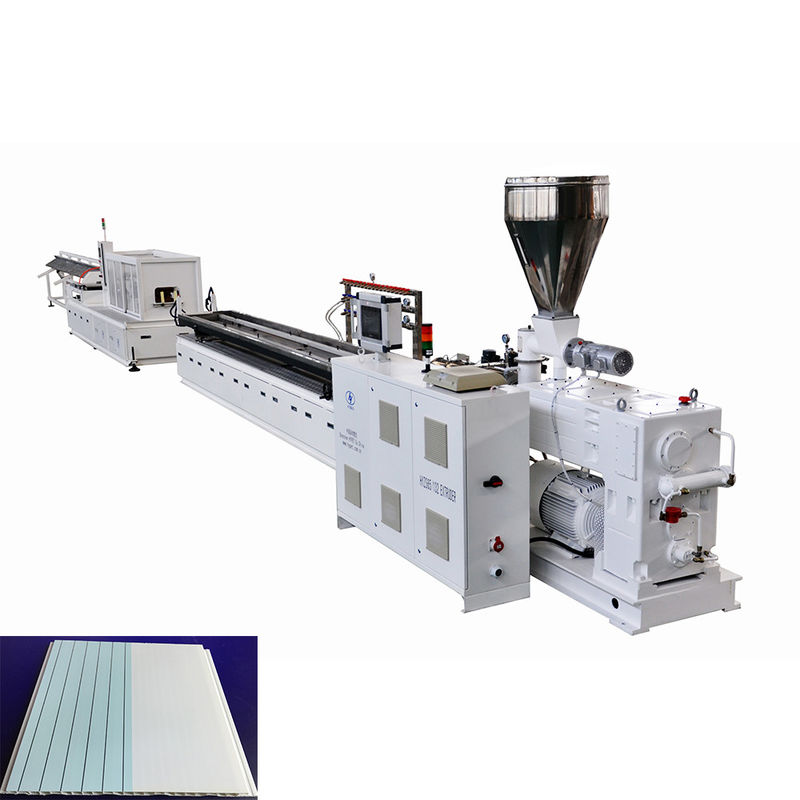

ZS80/156 PVC 천장 패널 프로파일 압출 라인
1전체 라인의 기술 특성
| SN | 사양 | 설명 | 언급 |
| 1 | 적합한 재료 | PVC 혼합 분말 | |
| 2 | 최대 제품 너비 | 450~600mm | |
| 3 | 생산 속도 | 4~7m/min | |
| 4 | 최대 출력 | 10-12톤/일 | |
| 5 | 테스트하고 받아들이세요 | HYPET 표준 공식을 기반으로 | |
| 6 | 중앙 높이 | 1000mm | |
| 7 | 전체 라인 크기 (L x W x H) | 23,000 x 1,300 x 2,450mm | |
| 8 | 운영 방향 | 오른쪽에서 왼쪽으로 | |
| 9 | 장비의 색상 | HYPET 흰색 | |
| 10 | 전체 생산의 통제 | 구성을 참조하십시오. | |
| 참고: | 추출 용량은 가공 재료와 작업 조건에 따라 변경됩니다. | ||
2생산 라인 부품으로 구성됩니다.
| SN | 부품 이름 | 양 |
| 600mm PVC 천장 기계선HYZS80/156 피침형 쌍둥이 엑스트루더 | ||
| 1 | 피침형 쌍 나사 추출기 HYZS80/156 55kw | 1 세트 |
| 자동 로더, 스크루형 외출기 | 1 세트 | |
| 2 | 폼 | 1 세트 |
| 3 | 진공 정정기 6m | 1 세트 |
| 4 | 기계에서 꺼내 | 1 세트 |
| 5 | 온라인 라미네이터 (전환/라미네이팅) | 1 세트 |
| 6 | 천장 절단기 | 1 세트 |
| 7 | 자동 스택 | 1 세트 |

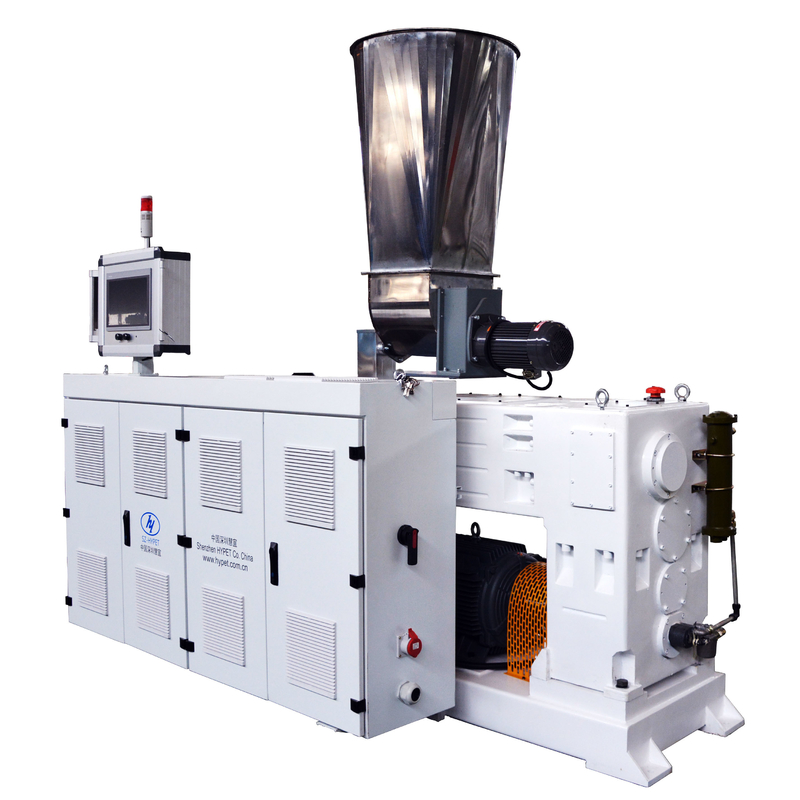

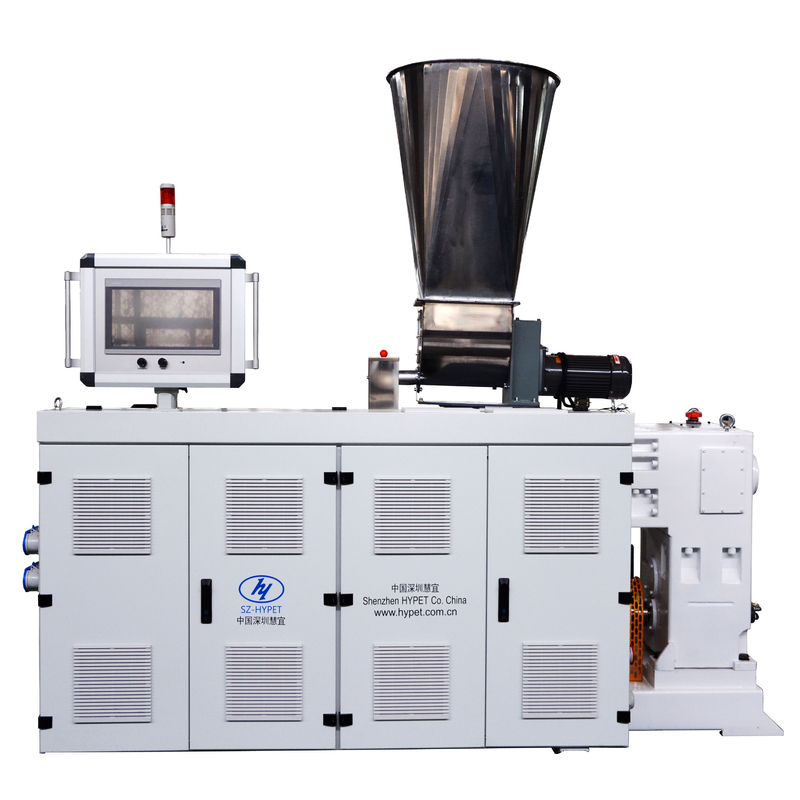

3. 코닉 듀인 스크루 추출기 HYZS80/156
| SN | 부품 | 사양 | 설명 |
| 1 | 엑스트루더 | 엑스트루더 모델 | HYZS-80/1 피침형 쌍둥이 나사 |
| 출력 최대 | 400~500kg/h | ||
| 중앙 높이 | 1000mm | ||
| 무게 | 4500kg | ||
| 2 | 맙소사 | 직경 | Ø80/156mm |
| 소재 | 38CrMoAlA + 특수 합금 | ||
| 끝내 | 질소로 채워진 (0.50~0.70mm 깊이) 및 롤링 | ||
| 회전 속도 | 0~38 r/min | ||
| 스루프 핵심 | 온도 자동 제어 | ||
| 3 | 배럴 | 소재 | 38CrMoAlA 양금속 타입 |
| 안쪽 끝 | 질소 가득 (0.50~0.70mm 깊이) 및 마찰 | ||
| 난방 제어 영역 | 4 구역 | ||
| 난방 방식 | 주름 알루미늄/세라믹 | ||
| 열력 | 37kW | ||
| 냉각 시스템 | 저소음 배럴 냉각 팬 | ||
| 냉각 능력 |
0.37kW*2 + 0.5kW |
||
| 4 | 기어박스 | 주택 재료 | 유연 철 QT-500 |
| 기구 재료 | 20CrMnTi | ||
| 기구 표면 | 고밀도로 단단히 깎아 깎아 | ||
| 축 소재 | 40Cr | ||
| 5 |
쌍 나사 투여 피더 |
공급물질 모터 | 1.1 kW |
| 속도 범위 | 1~50 RPM | ||
| 특별 보장 | FIFO 소재가 남아있지 않은 상태 | ||
| 6 | 선택 장치가 있는 진공 탈가스 | 진공 정도 | -0.004Mpa |
| 모터 전력 | 3kW | ||
| 7 | 구동 모터 | 변속 모터 전력 | 55kW |
| AC 인버터 컨트롤러 | 유명한 델타 인버터 |
| 8 | 전기 제어 시스템 | PLC 시스템 | 전체 시멘스 PLC 제어 시스템 HYPET 소프트웨어 + AI 제어 시스템 |
| 전기 부품 | 시멘스, 슈나이더, RKC, Omron, ABB, FUJI의 브랜드, 그리고 중국의 작은 중요하지 않은 부품 유명 브랜드 | ||
| 도형 머리의 추가 온도 구역 | 12 구역 | ||
| 전기 캐비닛 특징 | 모든 케이블과 커넥터는 와이어 항공 플러그와 함께, 그래서 그것은 쉽게 분리 될 수 있습니다 |
4캘리브레이팅 시스템HYF600
| 사양 | 설명 | |
| 1 | 소재 | 물용품용 스테인레스 스틸 S304 |
| 2 | 길이 | 6,000mm |
| 3 | 중앙 높이 | 1,000mm |
| 4 | 최대 제품 너비 |
600mm |
| 5 | 곰팡이 조립 크기 | 320mm |
| 6 | 진공 펌프 | 5.5 kW x 3 세트 |
| 7 | 물 펌프 | 5.5 kW x 1 세트 |
| 8 | 핫 드라이어 펌프 | 1.5kW*2 |
| 9 | 진공조합 | 30개 |
| 10 | 물 파이프 관절 | 30개 |
| 11 | 중앙 높이 | 1,000mm +/- 50mm 조절 |
| 12 | 물가스 분리기 | 멀티 펌프용 (3) |
| 13 | 진공 연결 | Ø50mm *2 |
| 14 | 물 연결 | Ø50mm *2 |
| 15 | 이동용 모터 파워 | 00.75kW |
| 16 | 앞쪽과 뒷쪽의 이동 범위 | 800mm |
| 17 | 수직 이동 범위 | 850~960mm |
| 18 | 기울기 조절 | 1-25mm 수동으로 |
| 19 | 크로스 조절 | 1~50mm |
| 20 | 왼쪽과 오른쪽 조정 | 1-120mm |
| 21 | 꼭대기에 덮어 | 금속 프레임으로 가열된 유리 |
5- 나가라기계
| SN | 사양 | 설명 |
| 1 | 롤아웃 타입 | 위아래 2 발톱 타입 |
| 2 | 최대 제품 크기 | 너비 600mm × 두께 70mm |
| 3 | 고무 블록 너비 |
300mm * 2줄 |
| 4 | 힘으로 끌고 | 30,000 N |
| 5 | 최대 속도 |
1.4~4m/min |
| 6 | 롤아웃 형태 | 다른 제품 모양에 적합한 캔 |
| 7 | 애벌레의 실제 길이 | 2,000mm |
| 8 | 모터 | AC 모터, ABB 인버터 |
| 9 | 힘 | 2.2kW x 2 세트 |
| 10 | 클램프 및 조정 유형 | 4개의 개별 실린더 |
| 11 | 중앙 높이 | 1,000mm |
6- 천장C완전
| SN | 사양 | 설명 |
| 1 | 절단형 | 톱 커터 |
| 2 | 최대 600 크기의 절단 | mm 너비 x 70mm 두께 |
| 3 | 절단 운동 | 횡단 이동 |
| 4 | 다음으로 | 세르보 모터 제어 |
| 5 | 먹이는 순간 | 세르보 모터 제어 |
| 6 | 절단 모터 전력 | 2.2kW |
| 7 | 먼지 흡수 장치 | 2.2 kW x 1 세트 |
| 8 | 공기 압력 | 0.5~0.7Mpa |
| 9 | 이동 방법 | 수압기 |
| 10 | 제어 방법 | PLC 제어 |
7- 오토스택어
| 사양 | 설명 |
| 기울기 테이블 | 펌프로 작동하는 |
| 명목 길이 | 4~6mtrs |
| 스프링 스파우트의 재료 | MS 딱딱한 구조용 강철 |
| 제어 방법 | PLC 제어 |
8판매 후 서비스
| 부문 | 양 |
| 보증 기간 | 1 년 하지만 그는 서비스 평생 사용할 수 있습니다, 보증 기간 동안 부품의 비용은 쉽게 깨진 부분과 인간 이유에 의해 손상된 부분을 제외하고는 판매자가 부담합니다. |
| 배송 전 훈련 | 구매자의 기술 인원은 7-10 일 동안 훈련 및 운영을 위해 선적하기 전에 중국으로 보낼 수 있습니다. |
| 기술 문서 | 전기 원리 도면, 운영 설명서, 전기 부품 설명서 등 |
| 판매 엔지니어 | 판매자는 구매자의 공장의 엔지니어들을 파견하여 시공 및 훈련을 할 수 있습니다. 하지만 판매자의 전문가들이 고객국에 발생하는 비용은 구매자가 부담합니다.셔틀 여행 티켓 포함 내륙 교통 의료 요금, 숙소 저녁 식사 그리고 또한 100 USD / 일 / 한 사람 엔지니어의 급여로. |
| 연락처 방법 | 왓츠앱, 위채, 모바일 등 +86 13823232106 |
| 회사 이메일: | info@hypet.com.cn |
