원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
10-38mm PVC 섬유 강화 호스 압출 라인
10~38mm PVC 섬유로 강화된 튜브 추출 선
A. HYPET 특색
이 라인은 PVC 섬유로 강화 된 튜브를 생산하도록 설계되었습니다. 벽은 세 층으로 구성되어 있으며, 외부와 내부 층은 부드러운 PVC 튜브이며, 중간 층은 테릴렌 섬유 네트워크입니다.좋은 화학적 및 물리적 특성을 가진그것은 주로 고압 또는 부식 가스의 운송에 사용되며 기계, 석탄 광산, 석유, 화학, 농업 관개, 가스 및 건물에서 널리 사용됩니다.
| SN | 항목 | 양 |
| 1 | 튜브 지름 | 10mm-38mm |
| 2 | 원료 | 부드러운 PVC 곡물 |
| 3 | 출력 | 60~95kg/h |
| 4 | 전체 설치 전력 | 60kW, 380V/50Hz, 3단계 |
| 5 | 전체 차원 | 11,000x3.2x2 미터 |
| 6 | 냉각수 용량 | 1m3/h 순환적으로 사용 |
B.상업용품:
| SN | 항목 | 양 |
| PVC 섬유로 강화된 튜브 진압 선 10~38mm 포함 | ||
| 1 | 단일 나사 추출기 HYSJ65/30 | 2 세트 |
| 2 | 머리가 죽어요 | 2 세트 |
| 3 | 넥타이 | 1 세트 |
| 4 | 냉각 욕조 | 2 세트 |
| 5 | 오븐 | 1 세트 |
| 6 | 롤오프 단위 | 2 세트 |
| 7 | 잉크 시프트 프린터 | 1 세트 |
| 8 | 윙어 | 1 세트 |

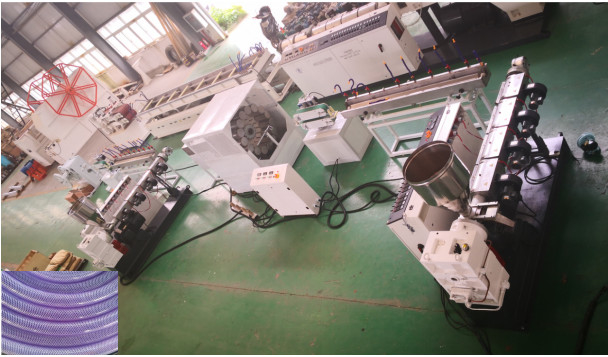

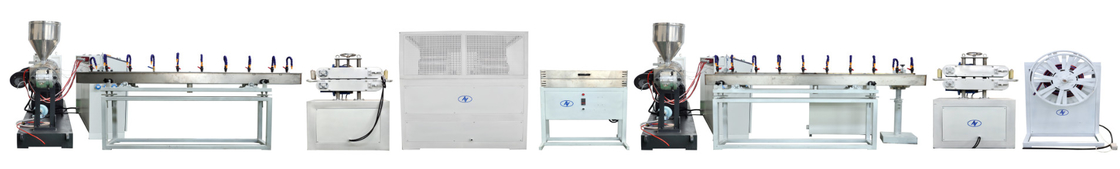

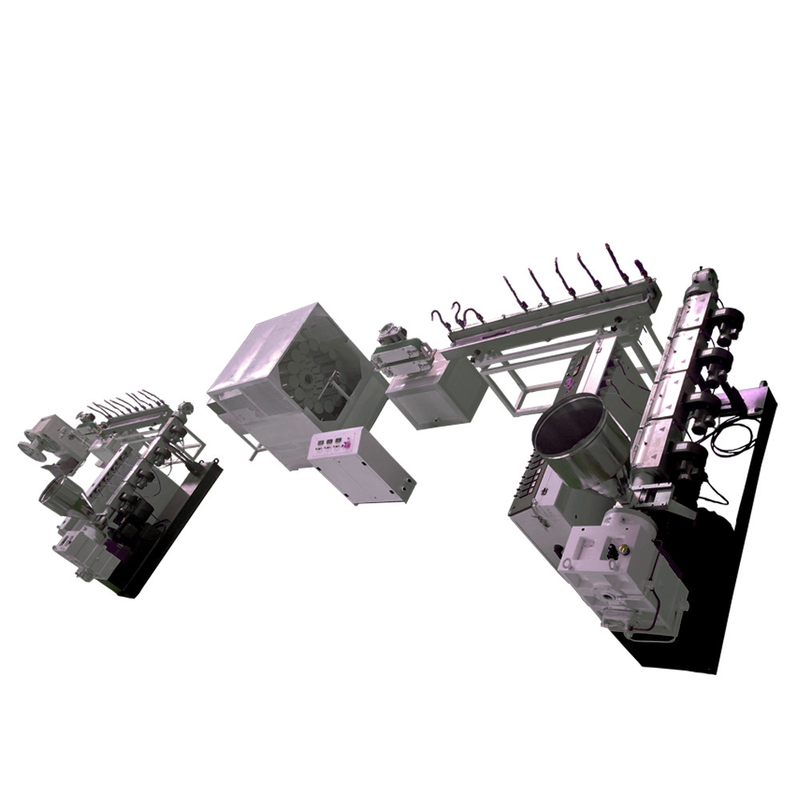

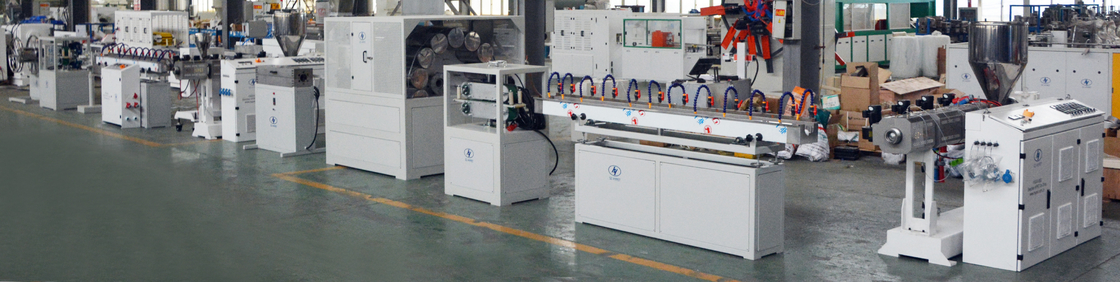

생산 라인의 구조
First extruder ----First die head ---First cooling tank ---First haul off Braider----Dryer tank ---Second extruder ---Second die head--- Second cooling tank--ink shift printer---Second haul off--- Winder
C. 주요 사양
1. 단일 나사 추출기 HYSJ-65/28
| SN | 부분 이름 | 항목 | 설명 |
| 1 | 엑스트루더 | 엑스트루더 모델 | HYSJ-65/28 단일 나사 |
| 출력 | PVC의 경우 80kg/h | ||
| 중앙 높이 | 1000mm | ||
| 차원 | 2600 x 1200 x 2150mm | ||
| 무게 | 1700kg | ||
| 2 | 맙소사 | 직경 | Ø65mm |
| 스크루 ID 비율 | 28:1 | ||
| 나사 속도 | 50회속 | ||
| 소재 | 38CrMoAlA + 특수 합금 | ||
| 끝내 | 질소로 채워진 (0.50~0.70mm 깊이) 및 롤링 | ||
| 스루프 핵심 | 온도 자동 제어 | ||
| 3 | 배럴 | 소재 | 비메탈 배럴 |
| 안쪽 끝 | 질소 가득 (0.50~0.70mm 깊이) | ||
| 난방 제어 영역 | 4개 지역 | ||
| 난방 방식 | 유연 알루미늄 난방기 | ||
| 열력 | 3.5 kw x 4 세트 | ||
| 냉각 시스템 | 저소음 배럴 냉각 팬 | ||
| 냉각 능력 | 0.2kW x 4 세트 | ||
| 4 | 기어박스 | 주택 재료 | 유연 철 QT-500 |
| 기구 재료 | 20CrMnTi | ||
| 기구 표면 | 고밀도로 단단히 깎아 깎아 | ||
| 축 소재 | 40Cr | ||
| 5 | 구동 모터 | 변속 모터 전력 | 18.5 kW AC 모터 |
| AC 인버터 컨트롤러 | 중형 델타 인버터 | ||
| 6 | 전기 제어 시스템 | PLC 시스템 | 전체 시멘스 PLC 제어 시스템과 HYPET 소프트웨어 |
| 제어 옵션: | RKC와 전통적인 통제가 제공 될 수 있습니다. | ||
| 전기 부품 | 시멘스, 슈나이더, RKC, Omron, ABB, FUJI의 브랜드, 그리고 중국의 작은 중요하지 않은 부품 유명 브랜드 | ||
| 도형 머리의 추가 온도 구역 | 실제 난방 구역에 따라 설계된 |
2파이프 머리와 곰팡이
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 파이프 도어 머리와 곰팡이 | 크기 | 1/2, 3/4,1 인치 |
| 소재 | 금속, 금속, 금속, 금속, 금속 |

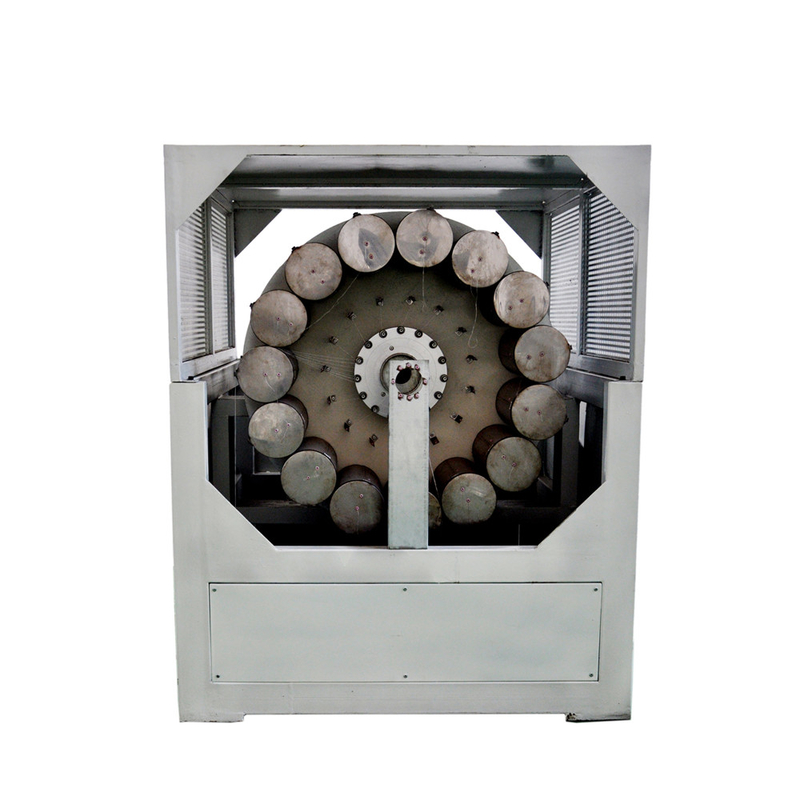

3넥타이
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 넥타이 | 모터 | 3kW |
| 최대 속도 | 220 rpm | ||
| 섬유의 수 | 14 x 2 pcs | ||
| 길쭉한 가닥 | 4~6개 |

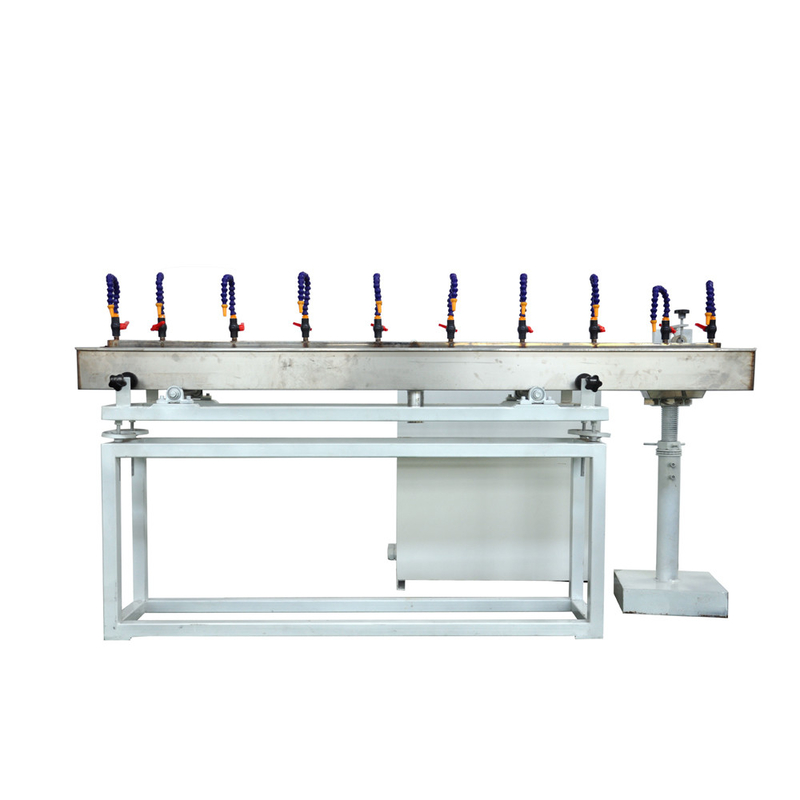

4냉각 욕조
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 냉각 욕조 | 소재 | 스테인리스 스틸 304 |
| 길이 | 2,000mm |
5.구운 것오븐
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 오븐 | 탱크 길이 | 1,000m |
| 모터 전력 | 4kW |

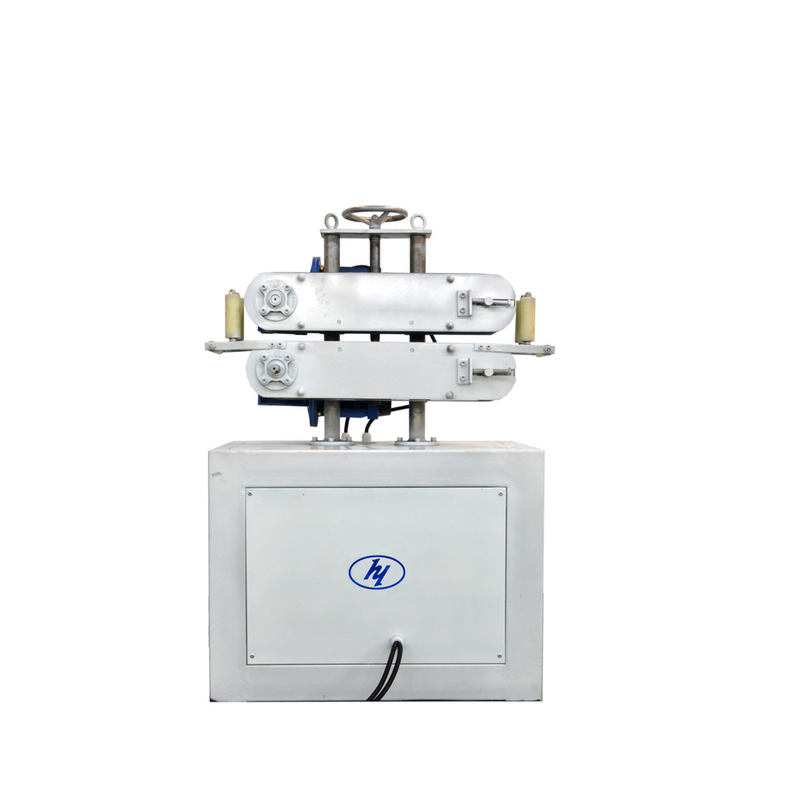

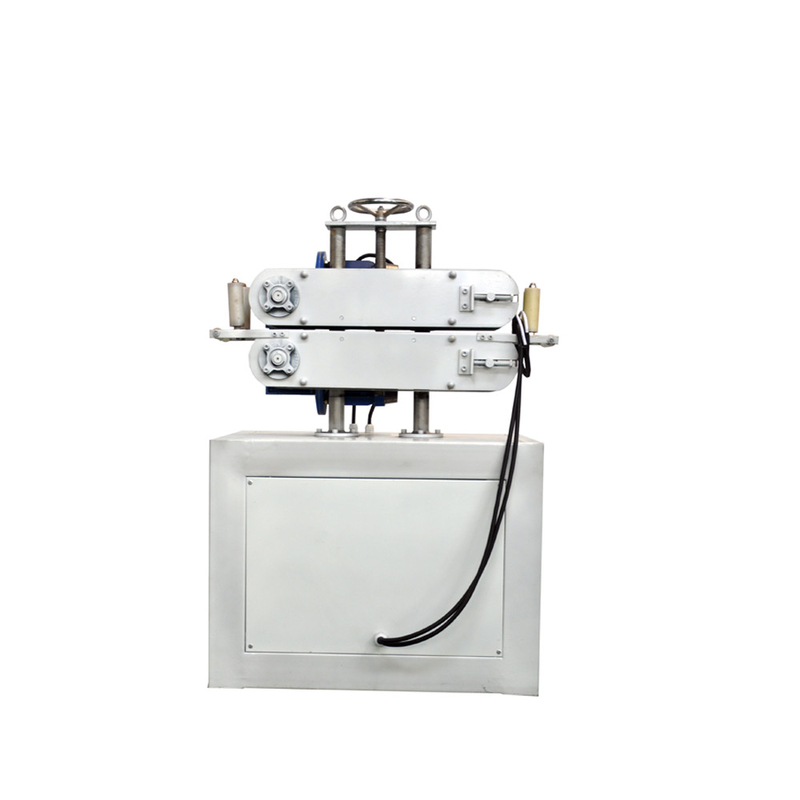

6유닛을 꺼내
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 기계에서 꺼내 | 롤아웃 타입 | 쌍둥이 거북이 유형 |
| 운전 속도 | 00.8-16m/min | ||
| 모터 타입 | 변속 모터 | ||
| 모터 전력 | 1.5kW |

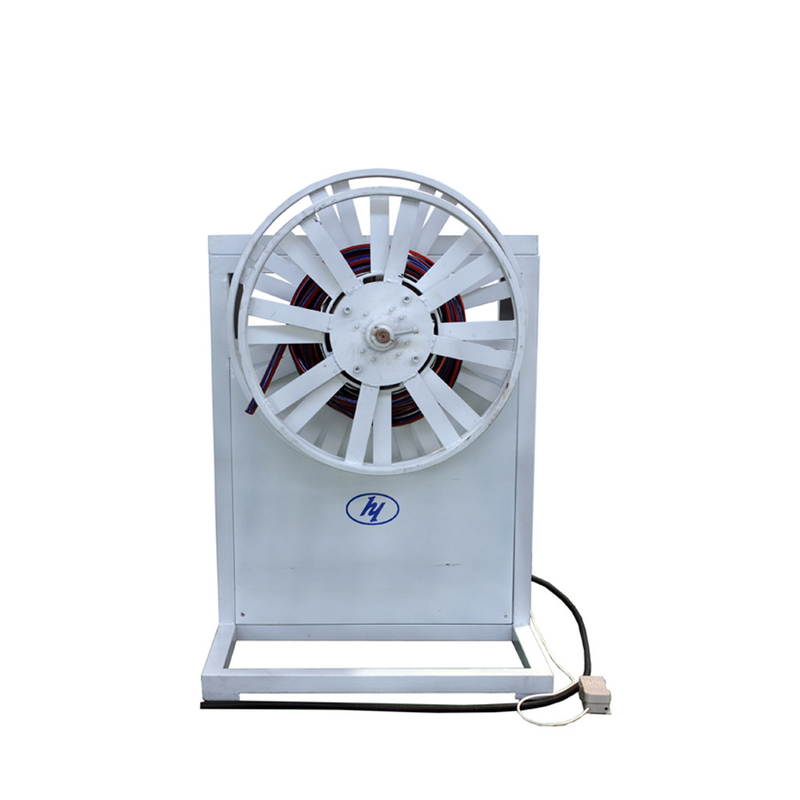

7윙어
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 윙어 | 기울기 테이블 | 사용 설명서 |
| 힘 | 1.5kW |
8협동조합 브랜드:
9전시회:
