원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
10-50mm PVC 강철 와이어 강화 호스 라인

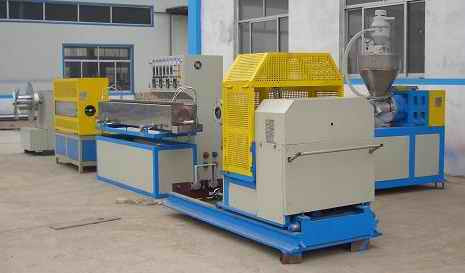

10~50mm의 PVC 철선으로 강화된 튜브 선
A. HYPET 특색
이 기계는 PVC 철선으로 강화 된 투명한 파이프를 생산하는 데 사용됩니다. 파이프 벽은 투명한 PVC 플라스틱으로 만들어집니다. 파이프 내부 벽에는 나선 철선이 있습니다.파이프의 종류는 추출 저항의 장점이 있습니다, 부식 저항성, 정적 전기 고압 또는 연화 가스와 액체, 무거운 흡수 및 액체 알루지 전달. 그것은 주로 필드 기계, 태양과 화학 산업에서 사용됩니다.건물, 관개 및 진공 펌프 등
| SN | 항목 | 양 |
| 1 | 튜브 지름 | 10mm-50mm (3/4 - 2 인치) |
| 2 | 원료 | 부드러운 PVC 곡물 |
| 3 | 출력 | 40~70kg/h |
| 4 | 전체 설치 전력 | 50kW, 380V/50Hz, 3단계 |
| 5 | 전체 차원 | 7500 x 2500 x 1700mm |
| 6 | 냉각수 용량 | 1m3/h 순환적으로 사용 |
B. 상업용품:
| SN | 항목 | Qty |
| PVC 철강강화 튜브 라인 10-50mm 포함 | ||
| 1 | 단일 나사 추출기 HYSJ65/30 | 1 |
| 2 | 머리가 죽어요 | 1 |
| 3 | 스파이럴 스틸 와이어 형성 장치 | 1 |
| 4 | 냉각 욕조 | 1 |
| 5 | 발사 | 1 |
| 6 | 잉크 시프트 프린터 | 1 |
| 7 | 윙어 | 1 |
생산 라인의 구조:
추출기 및 스프리얼의 강철 폼 단위---- 다이 헤드--- 냉각 탱크--- 철수--- 잉크 시프트 프린터 --- 와인더
C. 주요 사양
1단일 나사 추출기 HYSJ-65/30
| SN | 부분 이름 | 항목 | 설명 |
| 1 | 엑스트루더 | 엑스트루더 모델 | HYSJ-65/30 단일 나사 |
| 출력 | PVC의 경우 80kg/h | ||
| 중앙 높이 | 1000mm | ||
| 차원 | 2600 x 1200 x 2150mm | ||
| 무게 | 1700kg | ||
| 2 | 맙소사 | 직경 | Ø65mm |
| 스크루 ID 비율 | 30:1 | ||
| 나사 속도 | 50회속 | ||
| 소재 | 38CrMoAlA + 특수 합금 | ||
| 끝내 | 질소로 채워진 (0.50~0.70mm 깊이) 및 롤링 | ||
| 스루프 핵심 | 온도 자동 제어 | ||
| 3 | 배럴 | 소재 | 비메탈 배럴 |
| 안쪽 끝 | 질소 가득 (0.50~0.70mm 깊이) | ||
| 난방 제어 영역 | 4개 지역 | ||
| 난방 방식 | 유연 알루미늄 난방기 | ||
| 열력 | 3.5 kw x 4 세트 | ||
| 냉각 시스템 | 저소음 배럴 냉각 팬 | ||
| 냉각 능력 | 0.2kW x 4 세트 | ||
| 4 | 기어박스 | 주택 재료 | 유연 철 QT-500 |
| 기구 재료 | 20CrMnTi | ||
| 기구 표면 | 고밀도로 단단히 깎아 깎아 | ||
| 축 소재 | 40Cr | ||
| 5 | 구동 모터 | 변속 모터 전력 | 18.5 kW AC 모터 |
| AC 인버터 컨트롤러 | 중형 델타 인버터 | ||
| 6 | 전기 제어 시스템 | PLC 시스템 | 전체 시멘스 PLC 제어 시스템과 HYPET 소프트웨어 |
| 제어 옵션: | RKC와 전통적인 통제가 제공 될 수 있습니다. | ||
| 전기 부품 | 시멘스, 슈나이더, RKC, Omron, ABB, FUJI의 브랜드, 그리고 중국의 작은 중요하지 않은 부품 유명 브랜드 | ||
| 도형 머리의 추가 온도 구역 | 실제 난방 구역에 따라 설계된 |
2머리가 죽어요
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 머리가 죽어요 | 크기 | 10-50mm (3/4,11 1/4 ′′, 1 1/2 ′′, 2 인치) |
| 소재 | 45# 강철, 크로미드 표면이 있는 단단한 강철 |
3스파이럴 스틸 와이어 형성 장치
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 스파이럴 스틸 와이어 형성 장치 | 모터 | 2.2 + 0.75 kw 후지 인버터로 구동 |
| 최대 속도 | 320회속 | ||
| 사양 | 10~50mm (Ø3/4·Ø2·) |
4냉각 욕조
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 냉각 욕조 | 소재 | 스테인리스 스틸 304 |
| 길이 | 2,000mm |
5유닛을 꺼내
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 기계에서 꺼내 | 롤아웃 타입 | 쌍둥이 거북이 유형 |
| 운전 속도 | 00.8-16m/min | ||
| 모터 타입 | 변속 모터 | ||
| 모터 전력 | 1.5kW, 후지 발명가에 의해 제어 |
6잉크 시프트 프린터
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 잉크 시프트 프린터 | 구조 | 바퀴 |
| 옵션 | 튜브에 인쇄 된 내용은 고객의 요구 사항에 따라됩니다. |
7윙어
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 윙어 | 기울기 테이블 | 사용 설명서 |
| 힘 | 1.5kw |
