Place of Origin:
China
브랜드 이름:
Hypet
인증:
ISO9001,CE
Model Number:
16-50mm PVC corrugated hose / pipe line
16~50mm PVC 밸브 튜브 라인
A. HYPET 특색
1이 라인은 PVC, PP, PE 및 PA 등을 소재로 한 벽 뭉치 파이프를 생산하도록 설계되었습니다.
2. 단일 나사 추출기는 높은 효율적인 컴파운딩, 낮은 절단 속도, 물질 분해에 어려움이, 높은 출력, 좋은 자가 청소 기능 및 긴 서비스 수명으로 특징입니다.
3그것은 분말 물질에 더 적합합니다.
4추출기는 진공 탈가스, 내부에 오일 냉각, 풍력 냉각 또는 배럴의 오일 냉각을위한 나사기를 가지고 있습니다.
5하이펫 특수 설계 된 나사, 특수 구조 나사 및 특수 구조 폼은 나사와 배럴을 쉬운 경사로부터 보호하고 쉬운 형성 과정을 제공합니다.
6지평선 스타일 형성 기계의 작업 테이블은 가로, 수직 및 수평 방향으로 조정 될 수 있습니다. 형성 블록은 특수 고품질 합금 강철으로 만들어집니다.그리고 높은 강도와 같은 많은 장점이 있습니다., 좋은 가열 저항, 낮은 열 팽창 계수
7바람 냉각 및 물 냉각 모드로서, 형성 기계는 빠른 형성 및 좋은 냉각 효과를 위해 좋습니다.

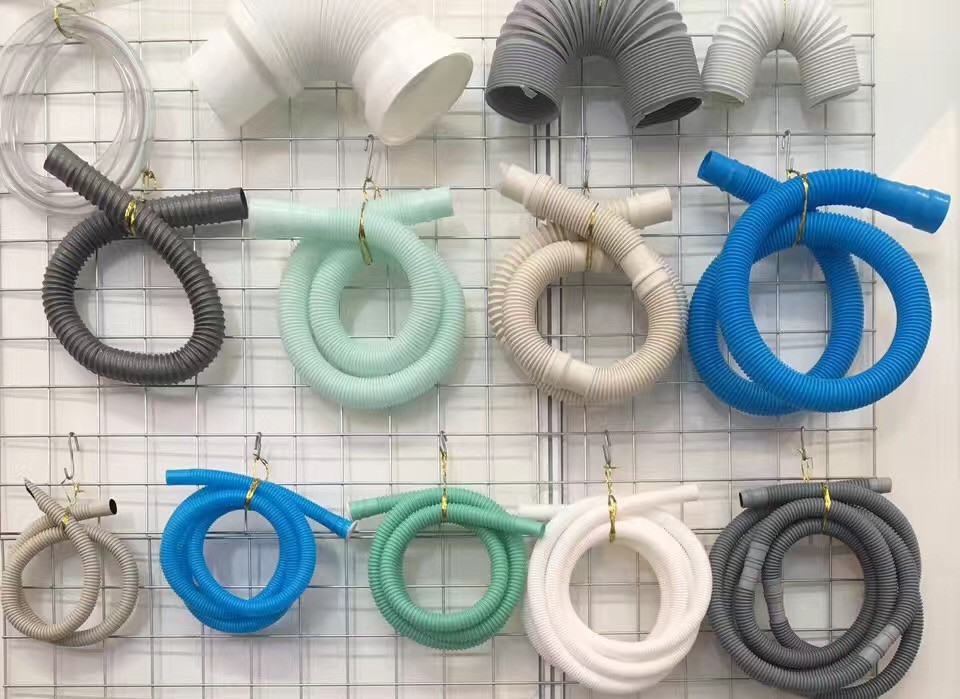

8이 유형의 파이프는 자동차와 기차의 보호 파이프, 세탁기, 농장의 관개 등에 대한 공급 및 배수 파이프에서 널리 사용됩니다.
| SN | 항목 | 양 |
| 1 | 튜브 지름 | 16mm-50mm |
| 2 | 원료 | PVC 분말 |
| 3 | 출력 | 70~100kg/h |
| 4 | 전체 설치 전력 | 60kW, 380V/50Hz, 3단계 |
| 5 | 전체 차원 | 6300x1200x1900mm |
| 6 | 냉각수 용량 | 60L |
| 7 | 압축 공기 | 0.4Mpa- 0.6Mpa, 0.2m3/분 |
B. 상업용품:
| SN | 항목 | 양 |
| 16~50mm의 PVC 유류 튜브 선 포함 | ||
| 1 | 콩형 쌍 나사 추출기 HYZS51/110 | 1 |
| 2 | 스프링 로더 | 1 |
| 3 | 금속 와이어 리워더 | |
| 4 | 머리가 죽어요 | 1 |
| 5 | 진공형 기계 | 1 |
| 6 | 코일러 | 1 |
C. 주요 사양

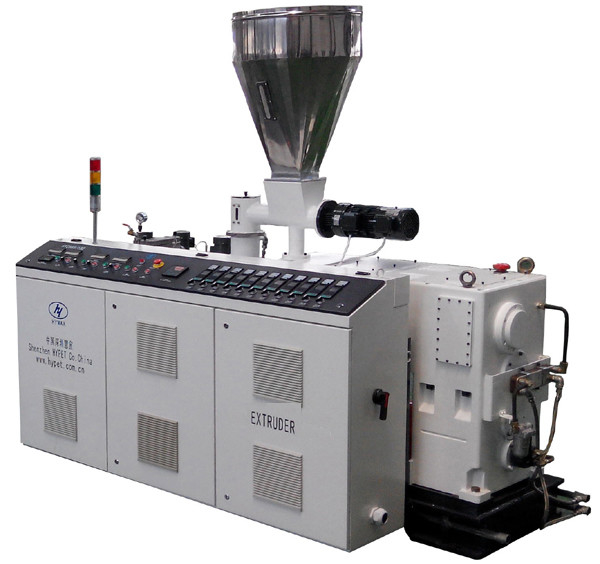

1.1.콩형 쌍 나사 추출기 HYZS51/110
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 엑스트루더 | 엑스트루더 모델 | HYZS-51/110 피침형 쌍둥이 나사 |
| 출력 |
파이프용 150-200kg/h 70~110kg/h, 프로파일 이상 |
||
| 중앙 높이 | 1000mm | ||
| 차원 | 2450 x 1200 x 2400mm | ||
| 무게 | 2100kg | ||
| 2 | 맙소사 | 직경 | Ø51/110mm |
| 소재 | 38CrMoAlA + 특수 합금 | ||
| 끝내 | 질소로 채워진 (0.50~0.70mm 깊이) 및 롤링 | ||
| 회전 속도 | 0~50 r/min | ||
| 스루프 핵심 |
온도 자동 제어 (오일 냉각은 옵션입니다.) |
| 3 | 배럴 | 배럴 구조 | 두 부분으로, 앞부분은 특수 합금으로 삽입됩니다. |
| 배럴의 큰 부분 | 38CrMoAlA | ||
| 배럴 앞부분 | 열처리된 SKD11 | ||
| 안쪽 끝 | 질소 가득 (0.50~0.70mm 깊이) | ||
| 4 | 온도/압 변환기 | 품질 | 중국 유명 브랜드 |
| 구조 | 압력과 온도를 각각 감지합니다 | ||
| 케이블 | 고도로 고립된 케이블 라인 | ||
| 화면 | 화면 또는 화면 표시 모두 | ||
| 5 | 온도 및 냉각 팬 | 난방 제어 영역 | 4 구역 |
| 난방 방식 | 주름 알루미늄/세라믹 | ||
| 열력 | 10kW | ||
| 냉각 시스템 | 저소음 배럴 냉각 팬 | ||
| 냉각 능력 | 75W x 3 세트 | ||
| 물/유 냉각 | 선택적으로 앞부분의 한 영역 | ||
| 열 격리 | 에너지 절약을 위한 특수 격리 재료와 구조 | ||
| 6 | HYPET 기어박스 | 주택 재료 | 융통성 철 |
| 기구 재료 | 20CrMnTiA | ||
| 기구 표면 | 고밀도로 단단히 깎아 깎아 | ||
| 축 소재 | 40Cr | ||
| 기름 온도 | 2개의 시스템으로 제어됩니다. | ||
| 고무 밀폐기 | 사용된 수입 스펙럴 고무 밀착제 | ||
| 라이거 | 유명하고 신뢰할 수 있는 브랜드입니다. | ||
| 7 |
쌍 나사 투여 피더 |
공급물질 모터 | 00.75kW |
| 속도 범위 | 1~50 RPM | ||
| 파우더 브릿지 | 높은 Caco3를 가진 반 분말 브릿지 | ||
| 인버터 | 델타형 중량차 | ||
| 8 | 선택 장치가 있는 진공 탈가스 | 진공 정도 | -0.04Mpa |
| 모터 전력 | 1.5kw | ||
| 진공 탱크 | 깨끗이 하려면 | ||
|
자동 청소 장치
|
공기 제어 자동 청소 장치 선택 | ||
| 9 | 구동 모터 | 변속 모터 전력 | 18시멘스 브랜드에서 0.5 kW |
| AC 인버터 컨트롤러 | 델타 중형 |
| 10 | 전기 제어 시스템 | PLC 시스템 | 전체 시멘스 PLC 제어 시스템과 HYPET 소프트웨어 |
| 전기 부품 | 시멘스, 슈나이더, RKC 옴론, ABB, FUJI, 그리고 작은 비중이 작은 부품 중국 유명 브랜드 | ||
| 도형 머리의 추가 온도 구역 | 6 구역 | ||
| 전기 캐비닛 특징 |
1, 모든 케이블과 커넥터는 와이어 항공 플러그와 함께 2, 전기 캐비닛은 쉽게 분해 할 수 있습니다, 3모든 케이블과 센스 케이블은 충분히 튼튼하고 오래 사용할 수 있습니다. 4, PLC 모니터 제어 시스템 버튼 조절으로 스크루 속도를 쉽게 조절합니다. |
2스프링 로더
| 사진 | 사양 | 설명 | |
| 1 | |
파이프 지름 | 114mm |
| 2 | 출력 능력 | 3M3/h | |
| 3 | 호퍼 부피 | 200L | |
| 4 | 모터 전력 | 1.5kw |
3금속 철회전
| SN | 사진 | 사양 | 설명 |
| 1 | |
소재 | 40Cr |
| 기능 | 철선을 펼치세요 | ||
| 직경 | Ø200~400mm |
4머리가 죽어요
| 제품 이미지 | 사양 | 설명 |
|
크기 | 16-50mm 원자 및 철선 채널, 샘플 또는 도면에 따라 |
| 소재 | 고품질의 곰팡이 강철 | |
| 도형 머리의 수 | 1 세트 | |
| 곰팡이 수 | 1 세트 20/25mm | |
| 폼 크기의 캘리브레이팅 | 55mmx80mmx65.94mm | |
| 폼 재료를 캘리브레이팅하는 것 | 40Cr | |
| 전체 크기의 곰팡이 | 65.94mm × 60pair = 3956.4mm |
5진공형 기계
| 제품 이미지 | 사양 | 설명 |
|
|
파이프 범위 | Φ16~Φ50mm |
| 구조 | 닫힌 수평 설계 | |
| 구동 속도 | 0-25분 | |
| 주 DC 모터 전력 | 3kW | |
| 윤활동 모터 전력 | 00.06kW | |
| 냉각 방식 | 닫힌 물 냉각 | |
| 냉각수의 온도 | 5~15°C | |
| 인버터 | ABB | |
| 콘택터 및 릴레이 | 슈나이더 | |
| 제어 시스템 | PLC 제어 프로그램 | |
| 터치 화면 | 빗나무 | |
| 오퍼레이터 스테이션 표시 | 모든 매개 변수 설정 및 제어 콘솔 전기 및 터치 화면에서 작동 | |
| 곰팡이 운행 레일 | 철도의 재료 | 38CrMoAlA, 나이트라이트 |
| 냉각 방식 | 물 냉각 | |
| 참고: 냉각수 공급의 적절한 흐름은 최대 작동 속도를 보장하기 위해, 형성 장치에서 발광의 온도는 55도 이상이 아닙니다. | ||
6코일러
| 제품 이미지 | 사양 | 설명 |
|
파이프 범위 | Φ16-Φ50mm |
| 무게 | 350kg | |
| 작업 속도 | 0-25m/min | |
| 주 DC 모터 전력 | 0.75kW | |
| 콘택터 및 릴레이 | 슈나이더 | |
| 인버터 | ABB |
