원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
3''- 6''PVC 파이프 생산 라인

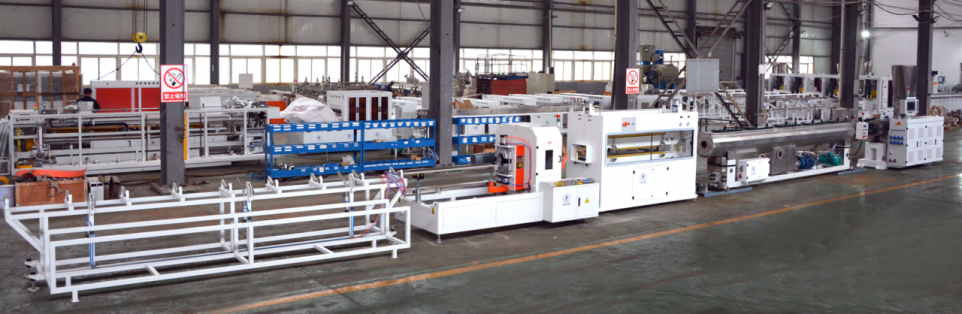

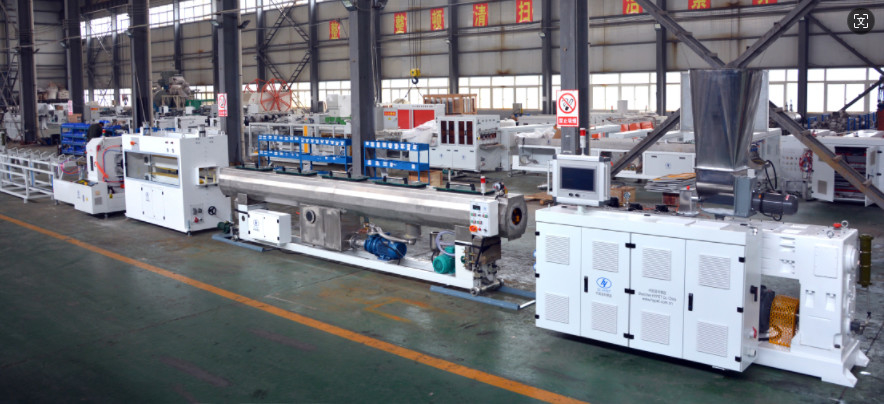

3~6∙PVC 파이프 생산 라인 HYZS80/156 피침형 쌍둥이 나사 추출기
A. HYPET PVC의 특수성3∙-6파이프 추출 선
| SN | 부문 | 설명 |
| 특징 | 높은 출력 | 500kg/h, 고속 |
| 높은 효율성 | 안정적인 품질, 효율적인 운영은 높은 자격을 | |
| 에너지 절약 | 기계와 소프트웨어로 20%~30%의 에너지를 절약할 수 있습니다. | |
| 지능형 인공지능 제어 | PLC + HYPET 소프트웨어는 작동을 자동으로 제어하고 각 포뮬레이션 케이스를 저장합니다. | |
| 기계 정보 | 제품 | 온도 및 냉각 파이프 |
| 원료 | PVC 분말 | |
| 출력 | 300~500kg/h | |
| 생산 속도 최대 | 5m/min | |
| 제품 지름 범위 | Φ3~Φ6 |
| 작업 상태 | 전기 전력 | 3단계, 420v +/- 10%, 50Hz (다른 경우 선택) |
| 전체 전력 | 설치 전력 70kw, 실제 구동 전력:37kw | |
| 냉각수 | ≤ 20°C ≥ 0.3Mpa | |
| 압축물 | > 0.3m3/min, > 0.5Mpa | |
| 전체 크기 (L*W*H) | 24000* 1600* 2500mm | |
| 기계 일반 설명 | 중앙 높이 | 1000mm |
| 운영 방향 | 오른쪽에서 왼쪽으로 (다른 옵션이 될 수 있습니다) | |
| 출력 |
출력 용량은 재료와 용량에 따라 다릅니다. 운영 조건 |
|
| 기술 언급 |
라인의 사양을 개선 할 권리가 남아 있습니다. 미래에, 고객은 알려지지 않습니다 |
B. 상품
| SN | 부품 이름 | Qty |
| 1 | 고효율형 코닉 트윈 스크루 추출기 HYZS-80/156 고출력형, 출력 500-550kg/h 주자동기 55kw, 두 개의 투여 피더 시스템으로 하나는 PVC 분말, 다른 하나는 재활용 | 1 |
| 2 | 오토 로더 | 1 |
| 3 | 머리가 죽어요 | 1 |
| 4 | 6m의 스테인레스 스틸 SS304의 진공 탱크 | 1 |
| 5 | 4개의 발톱으로 끌고 나가 | 1 |
| 6 | 기압식식 시스템으로 평면 절단기 | 1 |
| 7 | 스택어 | 1 |
언급:
1가격 조건 공장 외 우한 중국
2결제 방식: 전체의 30%는 T/T로 보증금으로 지불되며, 잔액은 테스트 후 T/T 또는 L/C에 의해 지불됩니다.
3배달 기간: 주문 확인 후 60 일.
4유효 기간: 보험 발행 후 30일
5보증: 1 년 후 고객 상점에서 사용
6교육: 중국과 고객 매장에서 모두 가능합니다.
7필요한 경우, 공급자는 조건 하에 임무를 위해 구매자에게 엔지니어를 보낼 수 있습니다, 하지만 구매자는 두 가지 방법으로 비행 호텔과 식사, 그리고 80 USD / 일 / 한 사람의 급여를 지불합니다.
C. 기계의 사양
1.HYZS-80/156높은 출력듀얼 스크루어 엑스트루더1 세트
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 엑스트루더 | 엑스트루더 모델 | HYZS-80/156 피침형 쌍둥이 나사 |
| 출력 | 파이프용으로 450~550kg/h | ||
| 중앙 높이 | 1060mm | ||
| 차원 | 3700 x 1400 x 2750mm | ||
| 무게 | 4100kg | ||
| 2 | 맙소사 | 직경 | Ø80/156mm |
| 소재 | 38CrMoAlA + 특수 합금 | ||
| 끝내 | 질소로 채워진 (0.50~0.70mm 깊이) 및 롤링 | ||
| 회전 속도 | 0~39 r/min | ||
| 스루프 핵심 |
온도 자동 제어 (오일 냉각은 옵션입니다.) |
||
| 3 | 배럴 | 특수 비메탈 배럴 | 두 부분으로, 앞 부분은 높은 CaCO3를 위해 특수 합금과 함께 삽입됩니다. |
| 배럴의 공급 부분 | 38CrMoAlA | ||
| 배럴 앞부분 | 열처리된 SKD11 | ||
| 안쪽 끝 | 질소 가득 (0.50~0.70mm 깊이) | ||
| 4 | 온도/압 변환기 | 품질 | 중국 유명 브랜드 |
| 구조 | 압력과 온도를 각각 감지합니다 | ||
| 케이블 | 고도로 고립된 케이블 라인 | ||
| 화면 | 화면 또는 화면 표시 모두 |
| 5 | 온도 및 냉각 팬 | 난방 제어 영역 | 4 구역 |
| 난방 방식 | 주름 알루미늄/세라믹 | ||
| 열력 | 32kW | ||
| 냉각 시스템 | 저소음 배럴 냉각 팬 | ||
| 냉각 능력 | 0.55kw x1 세트 +0.37kw x 1 세트/ 액체 냉각 x 1 세트 | ||
| 물/유 냉각 | 선택적으로 앞부분의 한 영역 | ||
| 열 격리 | 에너지 절약을 위한 특수 격리 재료와 구조 | ||
| 6 | HYPET 기어박스 | 주택 재료 | 융통성 철 |
| 기구 재료 | 20CrMnTiA | ||
| 기구 표면 | 고밀도로 단단히 깎아 깎아 | ||
| 축 소재 | 40Cr | ||
| 기름 온도 | 2개의 시스템으로 제어됩니다. | ||
| 고무 밀폐기 | 사용된 수입 스펙럴 고무 밀착제 | ||
| 라이거 | 유명하고 신뢰할 수 있는 브랜드입니다. | ||
| 7 |
쌍 나사 투여 피더 |
공급물질 모터 | 1.5kW |
| 속도 범위 | 1~50 RPM | ||
| 파우더 브릿지 | 높은 Caco3를 가진 반 분말 브릿지 | ||
| 인버터 | 델타형 중량차 | ||
| 8 | 선택 장치가 있는 진공 탈가스 | 진공 정도 | -0.04Mpa |
| 모터 전력 | 3kw | ||
| 진공 탱크 | 깨끗이 하려면 | ||
|
자동 청소 장치
|
공기 제어 자동 청소 장치 선택 | ||
| 9 | 구동 모터 | 변속 모터 전력 | 시멘스 브랜드 55 kW |
| AC 인버터 컨트롤러 | 델타 중형 | ||
| 10 | 전기 제어 시스템 | PLC 시스템 | 전체 시멘스 PLC 제어 시스템과 HYPET 소프트웨어 |
| 전기 부품 | 시멘스, 슈나이더, RKC 옴론, ABB, FUJI, 그리고 작은 비중이 작은 부품 중국 유명 브랜드 | ||
| 도형 머리의 추가 온도 구역 | 10 구역 | ||
| 전기 캐비닛 특징 |
1, 모든 케이블과 커넥터는 와이어 항공 플러그와 함께 2, 전기 캐비닛은 쉽게 분해 할 수 있습니다, 3모든 케이블과 센스 케이블은 충분히 튼튼하고 오래 사용할 수 있습니다. 4, PLC 모니터 제어 시스템 버튼 조절으로 스크루 속도를 쉽게 조절합니다. |
2.A추출기용 로더 1 세트
3.머리가 죽어요 1 세트
| SN | 이름 | 설명 | |
| 1 | 파이프 크기 | Ø3~ Ø6~ 파이프 사이즈 | |
| 2 | 파이프 두께 |
Ø3??, 1.2mm 1.5mm......를 위해 고객으로부터 제공 Ø4 ∼ 1.2mm 1.5mm.....에 대해 Ø6 ∼ 1.8mm 2.5mm..... 를 위해 |
|
| 3 | 도형 머리의 재료 | 특수 합금 | |
| 4 | 녹기 압력/시간 | Melt Press/Temp로 장착 | |
| 5 | 난방 구역 | 6 구역 | |
| 6 | 흐름 표면 | 모든 흐름 표면 롤링 및 크롬 | |
| 7 | 칼리브레이팅 수갑의 재료 | 스테인레스 스틸 및 단단한 반짝이는 롤러 및 물 자켓 | |
4.진공 등정기6m 스테인리스 스틸 304에 있는 탱크 1 세트
| SN | 사양 | 설명 |
| 1 | 소재 | 스테인리스 스틸 304 |
| 2 | 작업 범위 | Ø 3~Ø 6 |
| 3 | 길이 | 6000mm |
| 4 | 중앙 높이 | 1000mm |
| 5 | 진공 탱크 유형 | 한 탱크, 한 방실 |
| 6 | 파이프 수 | 1 파이프 |
| 7 | 이동용 모터 파워 | 00.75kW |
| 8 | 이동 범위 앞과 후면 | 700mm |
| 9 | 왼쪽과 오른쪽 조정 | 100mm |
| 10 | 꼭대기에 덮어 | 반 파열 유리 두꺼운 판 덮개 |
| 11 | 진공 펌프 | 4 kw * 1 세트 |
| 12 | 물 펌프 | 5.5 kw * 1 세트 |
| 13 | 스프레이 파이프 번호는 | 4개 |
| 14 | 노즐 종류 | 원자화 집중 냉각 |
| 15 | 입에 스프레이는 것 | 1?? × Ø4-Ø3 |
| 16 | 파이프 받침대 | 나일론 지지판 |
| 17 | 앞뒤로 | 800mm 0.75kw |
| 18 | 크로스 이동 | 120mm |
| 19 | 위아래 | 100mm |
| 20 | 필터 | 2 세트, G2 ̊, 패스 로 |
| 21 | 필터를 청소합니다. | 필터 청소를 위한 패스 라인 |
| 22 | 진공 사이클론 | 그래, 그 돈으로 |
| 23 | 침묵 기능 | 각 진공 펌프의 소음 장치는 |
5.발사단위 4 발톱 1 세트
| SN | 이름 | 설명 | |
| 1 | 롤아웃 타입 | 4 발톱 타입 고무 뚜라미 타입 | |
| 2 | 포유류 | 4 세트 | |
| 3 | 작업 범위 | Ø3~Ø6 | |
| 4 | 운전 방법 | 실리콘 고무 블록에 의해 구동 | |
| 5 | 모터와 제어기 유형 | 유명한 브랜드 델타 인버터 제어 시스템과 함께 AC 모터 |
| 6 | 이동 범위: | 3-6인치 파이프는 4개의 벨트가 될 것입니다. |
| 7 | 모터 전력 | 0.85 kW x 4 세트 서버 모터 제어 |
| 8 | 최대 견인력 | 26,000 N |
| 9 | 속도 범위에서 꺼내 | 01~5m/min |
| 10 | 거북이의 너비 | 74mm |
| 11 | 애벌레의 실제 길이 | 1600mm |
| 12 | 뚜라미 조정 | 상단 두 개의 거북이는 실린더에 의해 조정 될 수 있습니다 |
| 13 | 실린더 | 각 체인 2개의 실린더 |
| 14 | 뚜라기 | 조정 가능 |
| 15 | 기어박스 유형 | 강한 나선형 단단한 기어박스 |
6.행성 절단기 1 세트
| SN | 이름 | 설명 | |
| 1 | 절단형 | 둥근 잎형 행성 | |
| 2 | 작업 범위 | Ø3~Ø6 | |
| 3 | 최대 절단 두께 | 20mm | |
| 4 | 절단 모터 종류와 전력 | AC 2.2 kW x 1 세트 | |
| 5 | 블레이드 스타일 | 톱 블레이드 + 캄퍼링 기능 | |
| 6 | 제어 시스템 | 시멘스 PLC | |
| 7 | 제어 유형 | 전체 라인을 가진 PLC 유형 | |
| 8 | 절단 속도 | 8m/min | |
| 9 | 중앙 높이 | 1,000mm | |
| 10 | 회전 엔진 전력 | 2.2 kW x 1 세트 | |
| 11 | 톱니 톱니 및 톱니 톱니 | 도구 합금 | |
| 12 | 커터 클램핑 방식 | 각 지름에 맞게 클램핑된 주사 Aluminium 반 | |
| 13 | 절단기 먹여살림 | 수압 공급 | |
| 14 | 절단 수압 시스템 | 0.75 kW 수압 역 | |
| 15 | 동시 모드 | 세르보 제어 시스템과 실린더 | |
| 16 | 먼지 절단 | 먼지와 잔해를 수집하는 장치가 있습니다. | |
7.스택어1 세트
| SN | 이름 | 설명 | |
| 1 | 파이프 길이 | 3~6m | |
| 2 | 제어 방식 | 코더 또는 제한 스위치 제어 및 Pnumatci 실린더 | |
| 3 | 소재 | SS304 파이프 접촉면 | |
