원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
1/2'-1''-1-1/2'' PVC 파이프 생산 라인

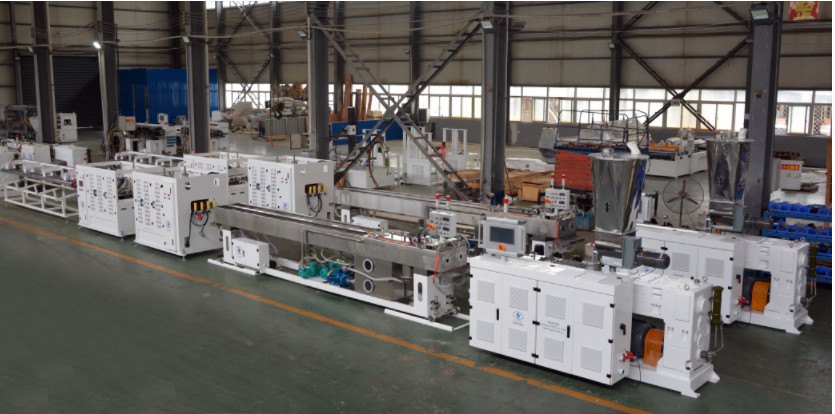

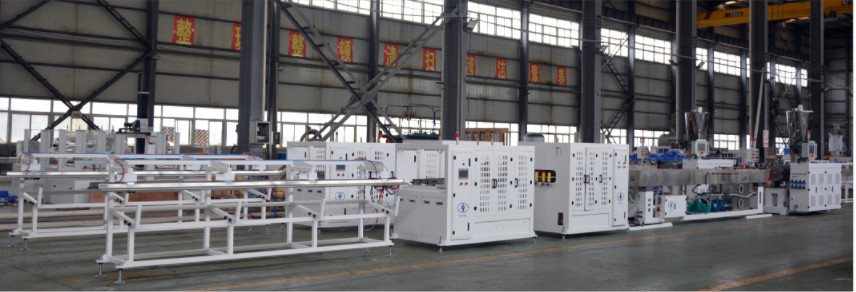

1/2'-1'-1-1/2' PVC 파이프 생산 라인 HYZS55/120 코닉 트윈 스크루 추출기
A. HYPET PVC 1/2'-1'-1-1/2' 파이프 추출 라인의 특수성
| SN | 부문 | 사양 |
| 1 | HYZS55/120 고효율 코닉 스크루 엑스트루더 |
1, 우리의 경험에 의해 설계 된 새로운 높은 수준의 출력을 할 수 있습니다 2, 기어 박스는 강한 기어와 긴 수명을 가진 프레임 케이스에 의해 높은 토크와 함께 3, 에너지 절감을 할 수 있는 열 보호 4, 배럴과 스크루는 더 긴 작동 수명을 위해 비메탈 유형입니다 |
| 2 | 고속 다이 헤드 |
1, 모든 부품은 CNC 기계 도구에 의해 생산됩니다 2, 반짝이는 장치, 3, 높은 출력 속도는 1~10m/min |
| 3 | 진공 탱크 |
1, 모든 것은 304 스테인리스 스틸 재료로 칠하지 않고 만들어집니다. 2, 물의 수준과 진공은 자동으로 제어됩니다 3, 진공 압력 완화 소음 |
| 4 | 발사 |
1, 2 클러형 o 안정적인 견인 힘을 보장합니다. 2, PLC 시스템으로 제어되는 AC 모터와 인버터에 의해 구동 3, 견고한 기어 표면으로 견고한 기어 박스를 꺼내. |
| 5 | 절단기 |
1, 고속 먼지 없는 절단 장치, 2, 컷 때 파이프 속도를 보장하기 위해 특수 모터 동작. |
| 6 | HYPET 다른 특별 제안 |
1, 무료 온라인 기술 서비스를 제공, 큰 프로젝트 또는 주요 기술 항목을 해결하기 위해 기술 엔지니어 서비스를 제공, 2, 플라스틱 파이프 프로파일, 잎 / 보드 펠릿 등에 적합한 좋은 다운 스트림 장비를 제공합니다. |
B.생산 라인 건설
| SN | 설명 | Qty (세트) |
| 1 | HYZS55/120 코닉 트윈 스크루 extruder 30kw 모터 전력 | 1 |
| 2 | 오토 로더 | 1 |
| 3 | 이중 톱니 머리 | 1 |
| 4 | 이중 진공 탱크 | 1 |
| 5 | 이중 이동 단위 | 1 |
| 6 | 이중 위아래 절단기 | 1 |
| 7 | 스택어 | 1 |
언급:
1가격 조건 공장 외 우한 중국
2결제 방식: 전체의 30%는 T/T로 보증금으로 지불되며, 잔액은 테스트 후 T/T 또는 L/C에 의해 지불됩니다.
3배달 기간: 주문 확인 후 60 일.
4유효 기간: 보험 발행 후 30일
5보증: 1 년 후 고객 상점에서 사용
6교육: 중국과 고객 매장에서 모두 가능합니다.
7필요한 경우, 공급자는 조건 하에 임무를 위해 구매자에게 엔지니어를 보낼 수 있습니다, 하지만 구매자는 두 가지 방법으로 비행 호텔과 식사, 그리고 80 USD / 일 / 한 사람의 급여를 지불합니다.
C. 기계의 사양
1.HYZS-55/120높은 출력듀얼 스크루어 엑스트루더1 세트
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 엑스트루더 | 엑스트루더 모델 | HYZS-55/120 피침형 쌍둥이 나사 |
| 출력 | 파이프용 180~220kg/h | ||
| 중앙 높이 | 1000mm | ||
| 차원 | 2710 x 1250 x 2600mm | ||
| 무게 | 2300kg | ||
| 2 | 맙소사 | 직경 | Ø55/120mm |
| 소재 | 38CrMoAlA + 특수 합금 | ||
| 끝내 | 질소로 채워진 (0.50~0.70mm 깊이) 및 롤링 | ||
| 회전 속도 | 0~38 r/min | ||
| 스루프 핵심 |
온도 자동 제어 (오일 냉각은 옵션입니다.) |
||
| 3 | 배럴 | 배럴 구조 | 두 부분으로, 앞부분은 특수 합금으로 삽입됩니다. |
| 배럴의 큰 부분 | 38CrMoAlA | ||
| 배럴 앞부분 | 열처리된 SKD11 | ||
| 안쪽 끝 | 질소 가득 (0.50~0.70mm 깊이) | ||
| 4 | 온도/압 변환기 | 품질 | 중국 유명 브랜드 |
| 구조 | 압력과 온도를 각각 감지합니다 | ||
| 케이블 | 고도로 고립된 케이블 라인 | ||
| 화면 | 화면 또는 화면 표시 모두 | ||
| 5 | 온도 및 냉각 팬 | 난방 제어 영역 | 4 구역 |
| 난방 방식 | 주름 알루미늄/세라믹 | ||
| 열력 | 16kW | ||
| 냉각 시스템 | 저소음 배럴 냉각 팬 | ||
| 냉각 능력 | 0.2kw x 3 세트 | ||
| 물/유 냉각 | 선택적으로 앞부분의 한 영역 | ||
| 열 격리 | 에너지 절약을 위한 특수 격리 재료와 구조 |
| 6 | HYPET 기어박스 | 주택 재료 | 융통성 철 |
| 기구 재료 | 20CrMnTiA | ||
| 기구 표면 | 고밀도로 단단히 깎아 깎아 | ||
| 축 소재 | 40Cr | ||
| 기름 온도 | 2개의 시스템으로 제어됩니다. | ||
| 고무 밀폐기 | 사용된 수입 스펙럴 고무 밀착제 | ||
| 라이거 | 유명하고 신뢰할 수 있는 브랜드입니다. | ||
| 7 |
쌍 나사 투여 피더 |
공급물질 모터 | 1.5kW |
| 속도 범위 | 1~50 RPM | ||
| 파우더 브릿지 | 높은 Caco3를 가진 반 분말 브릿지 | ||
| 인버터 | 델타형 중량차 | ||
| 8 | 선택 장치가 있는 진공 탈가스 | 진공 정도 | -0.04Mpa |
| 모터 전력 | 1.5kw | ||
| 진공 탱크 | 깨끗이 하려면 | ||
|
자동 청소 장치
|
공기 제어 자동 청소 장치 선택 | ||
| 9 | 구동 모터 | 변속 모터 전력 | 시멘스 브랜드의 30 kW |
| AC 인버터 컨트롤러 | 델타 중형 | ||
| 10 | 전기 제어 시스템 | PLC 시스템 | 전체 시멘스 PLC 제어 시스템과 HYPET 소프트웨어 |
| 전기 부품 | 시멘스, 슈나이더, RKC 옴론, ABB, FUJI, 그리고 작은 비중이 작은 부품 중국 유명 브랜드 | ||
| 도형 머리의 추가 온도 구역 | 7 구역 | ||
| 전기 캐비닛 특징 |
1, 모든 케이블과 커넥터는 와이어 항공 플러그와 함께 2, 전기 캐비닛은 쉽게 분해 할 수 있습니다, 3모든 케이블과 센스 케이블은 충분히 튼튼하고 오래 사용할 수 있습니다. 4, PLC 모니터 제어 시스템 버튼 조절으로 스크루 속도를 쉽게 조절합니다. |
2.A추출기용 로더 1 세트
3.머리가 죽어요 1 세트
| SN | 사양 | 설명 |
| 1 | 파이프 크기 | 다른 압력에서 1/2~1-1/2 |
| 파이프 두께 (압량급) |
고객에 의해 제공된 1/2 고객으로부터 제공되는 1 고객에 의해 제공된 1 1/2 |
|
| 2 | 도형 머리의 재료 | 특수 합금 |
| 3 | 속도의 종류 | 고속형, 최대 6~10m/min |
| 4 | 녹기 압력/시간 | Melt Press/Temp로 장착 |
| 5 | 난방 구역 | 8 구역 |
| 6 | 흐름 표면 | 모든 흐름 표면 롤링 및 크롬 |
| 7 | 칼리브레이팅 수갑의 재료 | 스테인레스 스틸 및 단단한 반짝이는 롤러 및 물 자켓 |
4.진공 등정기6m 스테인리스 스틸 304에 있는 탱크 1 세트
| SN | 사양 | 설명 |
| 1 | 파이프 크기 | 다른 압력에서 1/2~1-1/2 |
| 파이프 두께 (압량급) |
고객에 의해 제공된 1/2 고객으로부터 제공되는 1 고객에 의해 제공된 1 1/2 |
|
| 2 | 도형 머리의 재료 | 특수 합금 |
| 3 | 속도의 종류 | 고속형, 최대 6~10m/min |
| 4 | 녹기 압력/시간 | Melt Press/Temp로 장착 |
| 5 | 난방 구역 | 8 구역 |
| 6 | 흐름 표면 | 모든 흐름 표면 롤링 및 크롬 |
| 7 | 칼리브레이팅 수갑의 재료 | 스테인레스 스틸 및 단단한 반짝이는 롤러 및 물 자켓 |
5.롤아웃 유닛더블 스테이션 1 세트
| SN | 사양 | 설명 |
| 1 | 운전 방법 | 특수 고무 블록으로 구동 |
| 2 | 롤아웃 크기 | 1/2~1-1/2 |
| 3 | 모터 전력 | 0.75kW x 4 세트 |
| 4 | 최대 구동력 | 8,000 N |
| 5 | 운전 속도 | 1.5~15m/min |
| 6 | 거북이의 너비 | 32mm |
| 7 | 애벌레의 실제 길이 | 1,400mm x 4 세트 |
| 8 | 상부 거북이 조정 | 실린더별로 |
| 9 | 실린더 | 각 체인에 1개의 실린더 |
| 10 | 뚜라기 | 고정 |
| 11 | 기어박스 유형 | 강한 나선형 단단한 기어박스 |
| 12 | 모터 타입 | AC 모터와 ABB 컨트롤러 |
6.위아래완전두 개의 역으로 1 세트
| SN | 사양 | 설명 |
| 1 | 절단형 | 캄퍼링이 있는 먼지 없는 절단기 |
| 2 | 블레이드 스타일 | 비트 + 원형 블레이드 |
| 3 | 제어 시스템 | PLC 자동 제어 시스템 |
| 4 | 절단 범위 | 1/2~1-1/2 |
| 5 | 최대 절단 두께 | 5mm |
| 6 | 절단 속도 | 15m/min |
| 7 | 중앙 높이 | 1000mm |
| 8 | 절단기 모터 전력 | 0.75 kW x 2 세트 |
| 9 | 절단기 번호 | 2개 |
| 10 | 절단 재료 | 도구 합금 |
| 11 | 클램핑 방식 | 알루미늄 합금 턱 |
| 12 | 절단기 먹여살림 | 실린더 공급 |
| 13 | 동시 모드 | 파이프 움직임을 가진 실린더 |
7.스택어1 세트
| SN | 사양 | 설명 |
| 1 | 기울기 테이블 | 기압으로 작동하는 이중 역 |
| 2 | 명목 길이 | 4.5mtrs |
| 3 | 스프링 스파우트의 재료 | MS 딱딱한 구조용 강철 |
