원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
200-600mm 이중벽 골판지 파이프 라인
200-600mmDWC파이프 생산 라인
생산 생산량
| 파이프 직경 | 200mm | 300mm | 400mm | 500mm | 600mm |
| 속도 m/분 | 3.8-4.2 | 2.5-3.2 | 1.5-2.0 | 1.4-1.8 | 0.8-1.2 |
| 파이프 kg/m | 1.9-2.3 | 4-4.9 | 7-8.5 | 10.5-14 | 15-19 |
| 산출 | 525kg/h | 795kg/h | 925kg/h | 1100kg/h | 1050kg/h |
생산력 :
| 압출기 | 모터 | 히터 | 골판지 | 냉각 | 커터 | 설치하다 | 실제 |
| HYSJ120/33 | 200kw | 42kw |
진공 15*3 기타 13kw |
5.5킬로와트 | 3kw | 467킬로와트 | 270kw |
| HYSJ90/33 | 132kw | 27kw |
생산조건
| 재료 | 전력 kw | 물 | 공기 | 냉각기 | 수영장 | 연산자 |
| PE/PP 펠릿 | 467/270 | 0.8m3/min ≤15℃,≥0.3MPa |
0.3m³/분 >0.6MPa |
25 HP + 100t 타워 | 20m3 | 2-3명 |

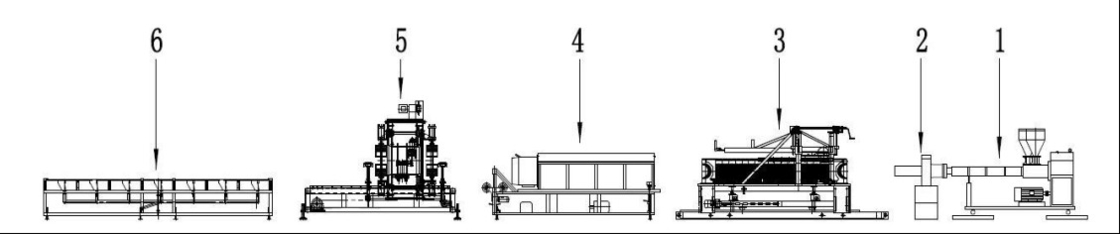

상업용 품목:
| 아니요. | 품목 이름 | 모델 | 설명 | 수량 (세트) |
|
| 200-600mmDWC파이프 생산 라인 | |||||
| 1 | 압출기 | SJ90/33 | 로더와 건조기를 갖춘 내층 132kw용 고효율 압출기 | 1 | |
| 2 | 압출기 | SJ120/33 | 로더와 건조기를 갖춘 외층 200kw용 고효율 압출기 | 1 | |
| 3 | 쉐이핑 | ZC-600H | 고속 수냉식 골판지 성형기 | 1 | |
| 4 | 냉각 | LQ-600 | 물분사 냉각탱크 | 1 | |
| 5 | 커터 | QG-600 | 두 개의 칼이 있는 먼지 없는 커터 | 1 | |
| 6 | 스태커 | DF-600 | 4-6미터 스태커 | 1 | |
| 7 | 다이 헤드 | JT-200 | 냉각 슬리브가 있는 200mm용 다이 헤드 | 1 | |
| 8 | JT-300 | 냉각 슬리브가 있는 300mm용 다이 헤드 | 1 | ||
| 9 | JT-400 | 냉각 슬리브가 있는 400mm용 다이 헤드 | 1 | ||
| 10 | JT-500 | 냉각 슬리브가 있는 500mm용 다이 헤드 | 1 | ||
| 12 | JT-600 | 냉각 슬리브가 있는 600mm용 다이 헤드 | 1 | ||
| 13 |
골판지 곰팡이 |
MJ-200 | 200mm 크기의 골판지 금형 | 1 | |
| 14 | MJ-300 | 300mm 크기의 골판지 금형 | 1 | ||
| 15 | MJ-400 | 400mm 크기의 골판지 금형 | 1 | ||
| 16 | MJ-500 | 500mm 크기의 골판지 금형 | 1 | ||
| 17 | MJ-600 | 600mm 크기의 골판지 금형 | 1 | ||
| 골판지 파이프 생산용 보조 장비 | |||||
| 1 | 냉각기 | LS-25 | 25HP 전력을 갖춘 산업용 냉각기 | 1 | |
| 2 | 탑 | 100T | 100톤급 냉각수탑 | 1 | |
| 3 | 파쇄기 | HYP-75 | 75HP의 강력한 분쇄기 | 1 | |

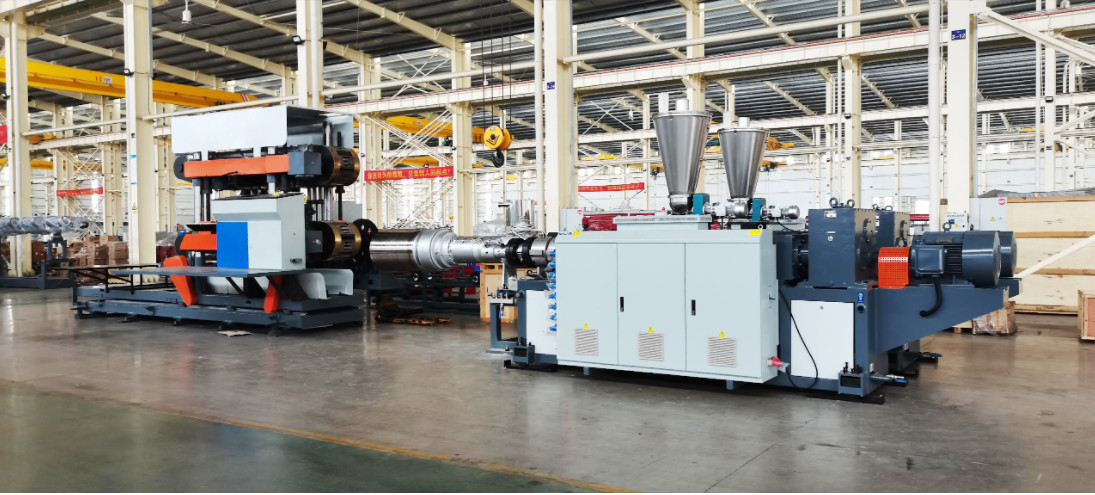

1 HYSJ90/33단일 스크류 압출기132kw 모터 파워내부 레이어용
| SN | 부품명 | 사양 | 설명 |
| 1 | 압출기 | 압출기 모델 | HYSJ-90/33 단일 나사 |
| 출력 최대 | 480kg/h | ||
| 중심 높이 | 1,250mm | ||
| 무게 | 4,100kg | ||
| 2 | 나사 | 지름 | Ø90mm |
| 나사 ID 비율 | 33:1 | ||
| 재료 | 38CrMoAlA + 특수합금 | ||
| 마치다 | 질소 충전(0.50~0.70mm 깊이) 및 광택 | ||
| 나사의 핵심 | 온도 자동 제어 |
| 3 | 통 | 재료 | 바이메탈 배럴 내부 |
| 내부 마감 | 질소 충전(0.50~0.70mm 깊이) | ||
| 난방 제어 영역 | 7개 지역 | ||
| 난방 방식 | 주조 알루미늄 히터 | ||
| 난방력 | 25kW | ||
| 냉각 시스템 | 저소음 배럴 냉각팬 | ||
| 냉각력 | 0.55kW x7세트 | ||
| 4 |
기어박스
|
하우징 소재 | 연성이 있는 철 QT-500 |
| 기어 소재 | 20CrMnTi | ||
| 기어 표면 | 고정밀도로 경화 및 연삭 | ||
| 축 소재 | 40Cr |
| 5 | 구동모터 | AC 모터 전력 | 132kW의 강력한 헤비로더와 긴 수명 |
| 인버터 컨트롤러 | 델타 인버터. 선택권을 위한 다른 상표. | ||
|
6
|
용융압력/온도 | 용융 압력 | 0-50Mpa 측정 |
| 용융 온도 | 0-400°C 측정 | ||
| 멜트 쇼 | 갈라져 | ||
| 7 | 전기 제어 시스템 | PLC 시스템 | HYPET 소프트웨어가 포함된 전체 Siemens PLC 제어 시스템. |
| 전기 부품 | Siemens, Schneider RKC Omron, ABB, Shenider 및 중국 유명 브랜드의 작고 중요하지 않은 부품 브랜드 | ||
| 다이 헤드의 추가 온도 구역 | 8개 구역 | ||
| 전기 캐비닛 기능 | 모든 케이블과 커넥터에는 Wire Aviation 플러그가 포함되어 있어 쉽게 분리할 수 있습니다. |
2 HYSJ120시앵글 스크류 압출기200kw 모터 파워외부 레이어용
| SN | 부품명 | 사양 | 설명 |
| 1 | 압출기 | 압출기 모델 | HYSJ-120/33 단일 나사 |
| 출력 최대 | 750kg/h | ||
| 중심 높이 | 1,250mm | ||
| 무게 | 4,800kg | ||
| 2 | 나사 | 지름 | Ø120mm |
| 나사 ID 비율 | 33:1 | ||
| 재료 | 38CrMoAlA + 특수합금 | ||
| 마치다 | 질소 충진(0.50~0.70mm 깊이) 및 광택 | ||
| 나사의 핵심 | 온도 자동 제어 |
| 3 | 통 | 재료 | 내부 바이메탈 배럴 |
| 내부 마감 | 질소 충전(0.50~0.70mm 깊이) | ||
| 난방 제어 영역 | 9개 지역 | ||
| 난방 방식 | 주조 알루미늄 히터 | ||
| 난방력 | 40kW | ||
| 냉각 시스템 | 저소음 배럴 냉각팬 | ||
| 냉각력 | 0.55kW x9세트 | ||
| 4 |
기어박스
|
하우징 소재 | 연성이 있는 철 QT-500 |
| 기어 소재 | 20CrMnTi | ||
| 기어 표면 | 고정밀도로 경화 및 연삭 | ||
| 축 소재 | 40Cr | ||
| 5 | 구동모터 | AC 모터 전력 | 200kW의 강력한 헤비로더와 긴 수명 |
| 인버터 컨트롤러 | 델타 인버터. 선택권을 위한 다른 상표. | ||
|
6
|
용융압력/온도 | 용융 압력 | 0-50Mpa 측정 |
| 용융 온도 | 0-400°C 측정 | ||
| 멜트 쇼 | 갈라져 |
| 7 | 전기 제어 시스템 | PLC 시스템 | HYPET 소프트웨어가 포함된 전체 Siemens PLC 제어 시스템. |
| 전기 부품 | Siemens, Schneider RKC Omron, ABB, Shenider 및 중국 유명 브랜드의 작고 중요하지 않은 부품 브랜드 | ||
| 다이 헤드의 추가 온도 구역 | 10개 구역 | ||
| 전기 캐비닛 기능 | 모든 케이블과 커넥터에는 Wire Aviation 플러그가 포함되어 있어 쉽게 분리할 수 있습니다. |

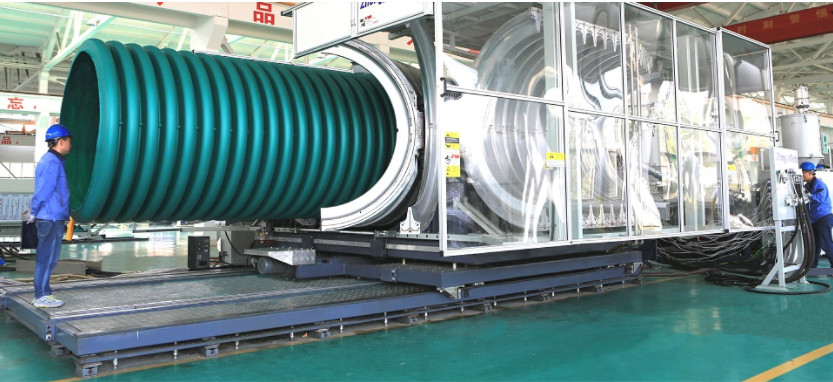

3고속 수냉식 골판지 성형기
| SN | 목 | 사양 |
| 1 | 유형 | BG200-600mm |
| 2 | 파이프 크기 | 이중층 골판지 파이프의 200/300/400/500/600mm |
| 3 | 실행 속도 최대 | 6m/분 |
| 4 | 금형 성형 | 실행 닫힌 상태에서 각 금형은 상호 교환 가능 |
| 5 | 성형방법 | 진공압에 의한 |
| 6 | 냉각 방식 n | 체인의 찬물로 통과합니다. |
| 7 | 구동모터 | 델타 인버터 제어 시스템을 갖춘 7.5kw AC 모터 |
| 8 | 진공펌프 | 15kw*3 세트 |
| 9 | 워터펌프 | 5.5kw *1 세트 |
| 10 | 설치된 금형 | 36쌍 |
| 11 | 금형 트랙 재료 | 40Cr, 질소 열처리 |
| 12 | 매끄럽게 하기 | 시간, 위치 등을 설정하여 자동 윤활 시스템 |
| 13 | 작업대 | 모터 제어로 상하 3D 방향으로 조절 가능 |
| 14 | 몰드 및 베이스 | 더브테일 홈을 사용하여 정확한 위치 지정 |
| 15 | 금형변경 | 기계적 잠금, 다양한 금형 교체 용이 |
| 16 | 중앙 높이 | 1250mm +/- 50mm |
4 분사 냉각탱크
| SN | 목 | 사양 |
| 1 | 유형 | LQ-600 |
| 2 | 길이 | 6000 |
| 3 | 파이프 범위 | 200/300/400/500/600 |
| 4 | 워터펌프 | 5.5kw |
| 5 | 냉각 방식 | 비와 물보라 |
| 6 | 탱크 재료 | 스테인레스 스틸 304 |
| 7 | 탱크 구조 | 양쪽으로 열 수 있어 조작이 간편함 |
| 8 | 가이드 베이스 | 능동 유도 장치가 장착되어 있어 파이프 슬라이딩이 용이함 |
| 9 | 건조기 | 파이프용 강력한 건조기 시스템 |
| 10 | 하차 | 홀 파이프 작동을 위한 원거리 운반 장치 설정 |
| 11 | 중앙 높이 | 1250mm +/- 50mm |
5 먼지 없는 커터
| SN | 목 | 사양 |
| 1 | 유형 | QG-600 |
| 2 | 절단 방법 | 먼지 없는 기능을 갖춘 더블 나이프 |
| 3 | 파이프 절단 | 200-600mm |
| 4 | 클램핑 시스템 | 클램핑을 위한 다중 공기 실린더 제어 |
| 먹이는 방법 | 공급용 유압 제어 시스템 | |
| 5 | 길이 조절 | 계량기 및 PLC 명령 모두 기능 |
| 6 | 커터 모터 | 3kw |
| 7 | 제어 방식 | 자동 및 수동 |
| 8 | 중심 높이 | 1250mm +/- 50mm |
6 스태커
| SN | 목 | 사양 |
| 1 | 유형 | QG-600 |
| 2 | 파이프 길이 | 4000-6000mm 또는 필수에 따라 다릅니다. |
| 3 | 외부 재료 | 스테인레스 스틸 304 |
| 4 | 늘이고 아래로 | 항공 통제로 |
| 5 | 품질 관리 | 자동 계량 시스템 |
| 6 | 높이 조정 | 모터 자동 제어로 조정 |
7 다이 헤드 금형 및 성형 금형
다이 헤드 몰드
| SN | 목 | 사양 |
| 1 | 다이 몰드 유형 | 200/300/400/500/600mm |
| 2 | 다이 모드 구조 | 나선형 분할 구조를 채택하여 방전이 균일하고 안정적입니다. |
| 3 | 다이 헤드 히터 존 | 12개 구역 55kw |
| 4 | 금형 재료 | 40Cr, 질소 열처리 |
| 5 | 몰드러너 | 거울면 광택제 |
| 6 | 조정 방법 | 둥근 볼트 조정 |
| 7 | 냉각 | 냉각을 위한 강력한 링형 수냉 장치 |
| 8 | 다음을 포함한 품목 | 200mm(성형 금형, 교정 슬리브, 다이 헤드 포함) *1세트 |
| 300mm(성형 금형, 교정 슬리브, 다이 헤드 포함) *1세트 | ||
| 400mm(성형 금형, 교정 슬리브, 다이 헤드 포함) *1세트 | ||
| 500mm(성형 금형, 교정 슬리브, 다이 헤드 포함) *1세트 | ||
| 600mm(성형 금형, 교정 슬리브, 다이 헤드 포함) *1세트 |
골판지 성형 금형
| SN | 목 | 사양 |
| 1 | 성형 금형 유형 | 200/300/400/500/600mm |
| 2 | 금형 재료 | LY12 특수 알루미늄 합금 |
| 금형의 특별함 | 높은 열전도율, 높은 경도, 내마모성 | |
| 3 | 금형 수 | 36쌍 |
| 4 | 금형 냉각 | 밀봉된 고압 냉각수 사용 |
| 5 | 공기와 물 주자 | 안정적이고 고품질이며 효율적인 생산 운영을 보장합니다. |
| 6 | 다음을 포함한 품목 | 200mm (벨링 블록 몰드 포함) *1세트 |
| 300mm (벨링 블록 몰드 포함) *1세트 | ||
| 400mm (벨링 블록 몰드 포함) *1set | ||
| 500mm (벨링 블록 몰드 포함) *1set | ||
| 600mm (벨링 블록 몰드 포함) *1set |
