원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
40-250mm PVC 파이프 생산 라인 HYZS80/156

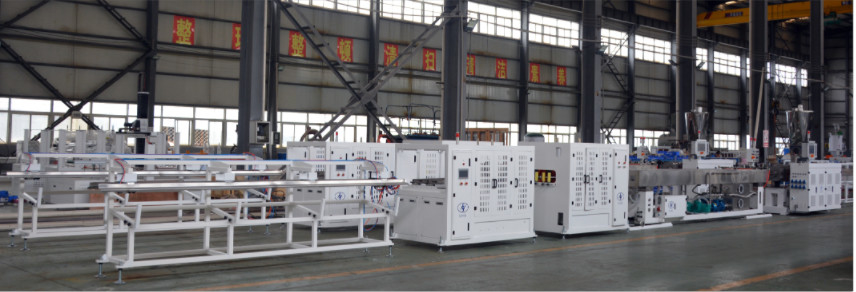

40-250mmPVC P이피P생산선 HYZS80/156 동향 쌍 나사 추출기 55kw 출력 500kg/h 모터와 함께
A. PVC 파이프 라인의 특수성
| SN | 부문 | 사양 |
| 특징 | 높은 출력 | 500kg/h, 고속 |
| 높은 효율성 | 안정적인 품질, 효율적인 운영은 높은 자격을 | |
| 에너지 절약 | 기계와 소프트웨어로 20%~30%의 에너지를 절약할 수 있습니다. | |
| 지능형 인공지능 제어 | PLC + HYPET 소프트웨어는 작동을 자동으로 제어하고 각 포뮬레이션 케이스를 저장합니다. | |
| 기계 정보 | 제품 | 온도 및 냉각 파이프 |
| 원료 | PVC 분말 | |
| 출력 | 300~500kg/h | |
| 생산 속도 최대 | 5m/min | |
| 제품 지름 범위 | 40~250mm | |
| 작업 상태 | 전기 전력 | 3단계, 420v +/- 10%, 50Hz (다른 경우 선택) |
| 전체 전력 | 설치 전력 70kw, 실제 구동 전력:37kw | |
| 냉각수 | ≤ 20°C, ≥0.3Mpa | |
| 압축물 | >0.3m3/min, <0.5Mpa | |
| 전체 크기 (L*W*H) | 24000* 1600* 2500mm | |
| 기계 일반 설명 | 중앙 높이 | 1000mm |
| 운영 방향 | 오른쪽에서 왼쪽으로 (다른 옵션이 될 수 있습니다) | |
| 출력 |
출력 용량은 재료와 용량에 따라 다릅니다. 운영 조건 |
|
| 기술 언급 |
라인의 사양을 개선 할 권리가 남아 있습니다. 미래에, 고객은 알려지지 않습니다 |
B, 상업용품:
1주선 부품:
| SN | 주요 항목 | Qty |
| 40-250mm PVC 파이프 라인 ZS80/156 추출기 | ||
| 1 | HYZS80/156 피침형 쌍 나사 추출기 | 1 세트 |
| 2 | 엑스트루더용 스프링형 자동 로더 | 1 세트 |
| 3 | 40-63 | 1 세트 |
| 4 | 75-110 | 1 세트 |
| 5 | 머리 160-250 | 1 세트 |
| 6 | 진공 탱크 6m | 1 세트 |
| 7 | 스프레이 냉각 탱크 | 1 세트 |
| 8 | 4 클러형, 세르보 모터 타입의 롤아웃 | 1 세트 |
| 9 | 칸프링으로 된 행성 절단기 | 1 세트 |
| 10 | 스택어 | 1 세트 |
C, 기계의 사양
1HYZS80/156콩형 쌍 나사 추출기
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 엑스트루더 | 엑스트루더 모델 | HYZS-80/156 피침형 쌍둥이 나사 |
| 출력 |
파이프용으로 450~550kg/h 250~330kg/h, 프로파일 이상 |
||
| 중앙 높이 | 1060mm | ||
| 차원 | 3700 x 1400 x 2750mm | ||
| 무게 | 4100kg | ||
| 2 | 맙소사 | 직경 | Ø80/156mm |
| 소재 | 38CrMoAlA + 특수 합금 | ||
| 끝내 | 질소로 채워진 (0.50~0.70mm 깊이) 및 롤링 | ||
| 회전 속도 | 0~39 r/min | ||
| 스루프 핵심 |
온도 자동 제어 (오일 냉각은 옵션입니다.) |
||
| 3 3 | 배럴 | 배럴 구조 | 두 부분으로, 앞부분은 특수 합금으로 삽입됩니다. |
| 배럴의 큰 부분 | 38CrMoAlA | ||
| 배럴 앞부분 | 열처리된 SKD11 | ||
| 안쪽 끝 | 질소 가득 (0.50~0.70mm 깊이) | ||
| 4 | 온도/압 변환기 | 품질 | 중국 유명 브랜드 |
| 구조 | 압력과 온도를 각각 감지합니다 | ||
| 케이블 | 고도로 고립된 케이블 라인 | ||
| 화면 | 화면 또는 화면 표시 모두 | ||
| 5 | 온도 및 냉각 팬 | 난방 제어 영역 | 4 구역 |
| 난방 방식 | 주름 알루미늄/세라믹 | ||
| 열력 | 32kW | ||
| 냉각 시스템 | 저소음 배럴 냉각 팬 | ||
| 냉각 능력 | 0.55kw x1 세트 +0.37kw x 1 세트/ 액체 냉각 x 1 세트 | ||
| 물/유 냉각 | 선택적으로 앞부분의 한 영역 | ||
| 열 격리 | 에너지 절약을 위한 특수 격리 재료와 구조 | ||
| 6 | HYPET 기어박스 | 주택 재료 | 융통성 철 |
| 기구 재료 | 20CrMnTiA | ||
| 기구 표면 | 고밀도로 단단히 깎아 깎아 | ||
| 축 소재 | 40Cr | ||
| 기름 온도 | 2개의 시스템으로 제어됩니다. | ||
| 고무 밀폐기 | 사용된 수입 스펙럴 고무 밀착제 | ||
| 라이거 | 유명하고 신뢰할 수 있는 브랜드입니다. |
| 7 |
쌍 나사 투여 피더 |
공급물질 모터 | 1.5kW |
| 속도 범위 | 1~50 RPM | ||
| 파우더 브릿지 | 높은 Caco3를 가진 반 분말 브릿지 | ||
| 인버터 | 델타형 중량차 | ||
| 8 | 선택 장치가 있는 진공 탈가스 | 진공 정도 | -0.04Mpa |
| 모터 전력 | 3kw | ||
| 진공 탱크 | 깨끗이 하려면 | ||
|
자동 청소 장치
|
공기 제어 자동 청소 장치 선택 | ||
| 9 | 구동 모터 | 변속 모터 전력 | 시멘스 브랜드 55 kW |
| AC 인버터 컨트롤러 | 델타 중형 |
2 정압기용 스프링형 자동 로더
| SN | 사양 | 설명 |
| 1 | 파이프 지름 | 141mm |
| 2 | 출력 능력 | 5m3/h |
| 3 | 호퍼 부피 | 200L |
| 4 | 모터 전력 | 2.2 kw |
3 1 압력등급의 다이 헤드
| SN | 항목 | 설명 |
| 1 | 40-63 대를 맞았어 | Ø40,Ø50,Ø63 파이프 크기와 캘리브레이터 |
| 2 | 75-110의 다이 헤드 | Ø75,Ø90,Ø110 파이프 크기와 캘리브레이터 |
| 3 | 160-250에 대 한 다이 머리가 | 캘리브레이터와 함께 Ø160,Ø200,Ø250 파이프 크기 |
| 4 | 40-63의 출력 | 최대 90-150 kg/h |
| 5 | 출력 75-110 | 최대 210~450kg/h |
| 6 | 160-250의 출력 | 최대 480-500kg/h |
| 7 | 파이프 두께 | 고객 요구에 따라 |
| 8 | 다이 흐름 표면 | 크롬으로 코팅하고 잘 닦은 것 |
| 9 | 도형 머리의 재료 | 좋은 열처리를 가진 40Cr |
| 10 | 녹기 압력/시간 | 녹기 프레스 / 템프 |
| 11 | 히터 타입 | SS304 코팅으로 된 세라믹 히터 |
| 12 | 캘리브레이팅 재료 | 금속 H65 및 단단한 반짝이는 폴란드 |
| 13 | 반짝이는 파이프 장치 | 강력한 물 냉각 장치 캘리브레이터 앞에 |
4 진공 탱크 6,000 mm
| 1 |
진공 탱크 |
소재 | 스테인리스 스틸 304 |
| 길이 | 1500mm+4500mm | ||
| 중앙 높이 | 1000mm | ||
| 다이어트 범위 | 40~250mm | ||
| 파이프 수 | 1 파이프 | ||
| 이동용 모터 파워 | 00.75kW | ||
| 이동 범위 앞과 후면 | 700mm | ||
| 위아래 조정 | 100mm | ||
| 왼쪽과 오른쪽 조정 | 50mm | ||
| 꼭대기에 덮어 | 알루미늄 합금 | ||
| 2 | 노즐 스프레이 시스템 | 노즐 수 | 204개 |
| 물 스프레이 파이프 번호 | 4개 | ||
| 노즐 종류 | 원자화 집중 냉각 | ||
| 입에 스프레이는 것 | G1 | ||
| 파이프 받침대 | 고정식 기어형 지지기 | ||
| 3 |
물 온도 및 수준 조절
|
물 온도 조절 | 자동 밸브 제어 |
| 수준 조절 | 떠 있는 공과 밀폐회로 시스템 | ||
| 압력 안전 | 안전 밸브 설치 |
| 4 | 물 필터 | 필터 | 2 세트, G2 ̊, 패스 로 |
| 필터를 청소합니다. | 필터 청소를 위한 패스 라인 | ||
| 진공 사이클론 | 그래, 그 돈으로 | ||
| 침묵 기능 | 소음 억제 장치 | ||
| 5 | 진공 펌프 | 진공 펌프 모터 전력 | 4kW x 2 세트 |
| 펌프 종류 | 시멘스의 둥근 판 기술자 | ||
| 다른 것 | 소음도 낮다 | ||
| 진공 흡수 노즐 | 탱크의 양쪽에 두 개의 게이트 | ||
| 6 | 물 펌프 | 물 입력 파이프 크기 | G1 |
| 물 출력 파이프 크기 | G2 | ||
| 물 펌프 모터 전력 | 4 kw x 2 세트 |
5 스프레이 냉각 탱크 6,000 mm
| SN | 사양 | 설명 |
| 1 | 파이프 범위 | Ø40-250mm |
| 2 | 진공 상자의 길이 | 6,000mm |
| 3 | 건축물 | 분사 방법 |
| 4 | 물 펌프 전력 | 5.5 kw x 1 세트 |
| 5 | 노즐 번호 | 168개 |
| 6 | 필터 번호 | 1 세트 |
| 7 | 바이패스 번호 | 1 세트 |
| 8 | 수준 조절 방법 | 플로트 밸브 |
| 9 | 커버 재료 | 알루미늄 합금판 |
| 10 | 소재 | 스테인리스 스틸 304 |
| 11 | 물 온도 조절 | 자동 조절 밸브 |
| 12 | 입력 파이프 | G1 |
| 13 | 출력 파이프 | G2 |
6 4개의 발톱으로 끌기
| 사양 | 설명 |
| 파이프 지름 | Ø40-250mm |
| 중앙 높이 | 1000mm |
| 뚜라미 수 | 4개의 발톱 |
| 거북이 분포 | 사각형 분포 |
| 상위 거북이 통제 | 체인 각 쪽의 실린더로 제어 |
| 실린더 번호 | 4개 |
| 바닥 거북이 통제 | 위아래로 제어되는 모터 |
| 운전 방법 | 고무 블록에 의해 구동 |
| 고무 블록 너비 | 74mm |
| 실제 견인 길이가 | 2000mm |
| 운전 속도 | 0.1~7m/min |
| 기어박스 | 강한 나선 기어박스 엔진 |
| 모터 타입 | 세르보 모터 |
| 모터 전력 | 1.1 kw x 4 세트 |
| 견인력 | 30,000 N |
| 측정 시스템 | 코더로 |
| 조정 모드 | 수압기 |
| 파이프의 압력 | 공기 밸브로 조절 |
| 아래쪽 애벌레 위치 | 고정 |
| 공기 압력 | 0.4-0.6Mpa |
7행성 c완전캄퍼링으로
| 사양 | 설명 |
| 파이프 지름 범위 | Ø40-250mm |
| 절단 두께 | 25mm |
| 절단 속도 | 6m/min |
| 블레이드 모양 | 캄퍼링 |
| 잘라 | 행성 |
| 먹여넣는 방법 | 수압기 |
| 클램프 방식 | 알루미늄 |
| 추적 모드 | 수압기 |
| 제어 시스템 | PLC 자동 제어 시스템 |
8 스택
| SN | 부품 이름 | 사양 | 설명 |
| 1 | 스택어 | 기울기 테이블 | 펌프로 작동하는 |
| 명목 길이 | 4~5mtr | ||
| 파이프 크기 | 40~250mm | ||
| 스프링 스파우트의 재료 | MS 딱딱한 구조용 강철 |
