원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
HYPS90/28을 갖춘 40-250mm PVC 파이프 생산 라인

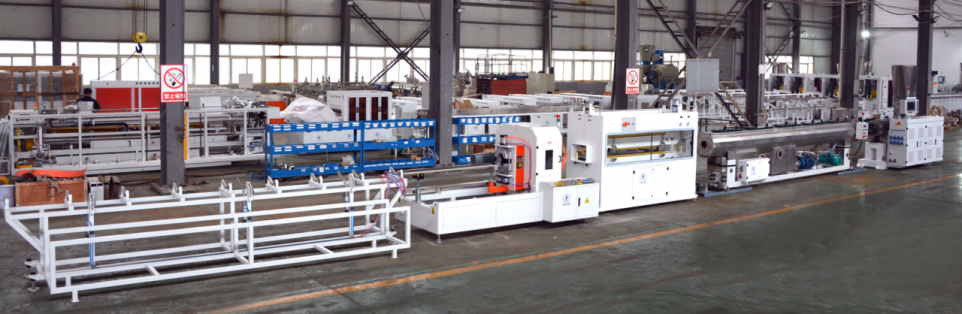

40-250mmPVCP아이페피모터 55kw 출력 500kg/h를 갖춘 HYPS90/28 병렬 이축 압출기를 갖춘 생산 라인
A. PVC 파이프라인의 특수성
| SN | 품목 | 사양 |
| 특징 | 고출력 | 500kg/h, 고속 |
| 고효율 | 안정적인 품질, 효율적인 운영으로 높은 자격을 얻습니다. | |
| 에너지 절약 | 기계와 소프트웨어로 에너지를 20~30% 절약할 수 있습니다. | |
| 지능형 AI 제어 | PLC + HYPET 소프트웨어는 작업을 자동으로 제어하고 각 배합 사례를 저장합니다. | |
| 기계 정보 | 제품 | 따뜻한 것과 차가운 파이프 |
| 원료 | PVC 분말 | |
| 산출 | 300-500kg/h | |
| 생산 속도 최대 | 5m/분 | |
| 제품 직경 범위 | 40-250mm | |
| 근무 조건 | 전력 | 3상, 420v +/- 10%, 50Hz(옵션의 경우 기타) |
| 총 전력 | 설치전력 70kw, 실운전전력 : 37kw | |
| 냉각수 | 20°C 이하; ≥0.3Mpa | |
| 압축수 | ﹥0.3m3/분, ﹤0.5Mpa | |
| 전반적인 크기 (L*W*H) | 24000*1600*2500mm | |
| 기계 일반 설명 | 중심 높이 | 1000mm |
| 작동방향 | 오른쪽에서 왼쪽으로(다른 옵션은 가능) | |
| 산출 |
출력 용량은 재료와 재료에 따라 다릅니다. 작동 조건. |
|
| 기술 비고 |
변경 사항이 있는 경우 라인의 사양을 개선할 수 있는 권리는 그대로 유지됩니다. 앞으로는 고객에게 알리지 않을 것입니다. |
B, 상업용 품목:
1, 메인 라인 부품:
| SN | 마이니 아이템 | 수량 |
| HYPS90/28 압출기를 갖춘 40-250mm PVC 파이프라인 | ||
| 1 |
HYPS90/28 평행 이축 압출기 |
1 세트 |
| 2 | 압출기용 스프링형 오토로더 | 1 세트 |
| 3 | 다이 헤드 40-63 | 1 세트 |
| 4 | 다이 헤드 75-110 | 1 세트 |
| 5 | 다이 헤드 160-250 | 1 세트 |
| 6 | 6m 진공탱크 | 1 세트 |
| 7 | 스프레이 냉각 탱크 | 1 세트 |
| 8 | 4개의 클로형, 서보모터형으로 운반 가능 | 1 세트 |
| 9 | 모따기 기능이 있는 유성 커터 | 1 세트 |
| 10 | 스태커 | 1 세트 |
C, 기계 사양
1HY피에스90/28 평행한쌍둥이 나사 압출기
| SN | 부품명 | 사양 | 설명 | |
| 1 | 압출기 | 압출기 모델 | HYPS-90/28 평행 이중 나사 | |
| 산출 | 파이프의 경우 450-500kg/h | |||
| 중심 높이 | 1000mm | |||
| 차원 | 4900x1300x2700mm | |||
| 무게 | 4300kg | |||
| 2 | 나사 | 지름 | Ø90mm | |
| 패/디 | 파이프 생산의 경우 28:1입니다. | |||
| 재료 | 38CrMoAlA + 특수합금 | |||
| 마치다 | 질소 충전(0.50~0.70mm 깊이) 및 광택 처리 | |||
| 회전 속도 | 0~45r/분 | |||
| 나사의 핵심 | 온도 자동 제어 | |||
| 3 | 통 | 배럴 구조 | 38CrMoAlA + 특수합금 | |
| 내부 마감 | 질소 충전(0.50~0.70mm 깊이) | |||
| 4 | 온도/압력 변환기 | 품질 | 중국 유명 브랜드 | |
| 구조 | 압력과 온도를 별도로 감지 | |||
| 케이블 | 높은 절연 케이블 라인 | |||
| 화면 | 모니터 또는 화면 디스플레이 모두에서 | |||
| 5 | 히터 및 냉각팬 | 난방 제어 영역 | 5개 구역 | |
| 난방 방식 | 주조 알루미늄 | |||
| 난방력 | 38kW | |||
| 냉각 시스템 | 저소음 배럴 냉각팬 | |||
| 냉각력 | 0.37kw×4세트 | |||
| 물/기름 냉각 | 선택권을 위한 전면 부분에 있는 1개의 지역 | |||
| 단열 | 에너지 절약을 위한 특수 절연재 및 구조입니다. | |||
| 6 | HYPET 기어박스 | 하우징 재료 | 연성이 있는 철 | |
| 기어 소재 | 20CrMnTiA | |||
| 기어 표면 | 고정밀도로 경화 및 연삭 | |||
| 축 소재 | 40Cr | |||
| 기름의 온도 | 두 시스템으로 제어되며, | |||
| 고무 실러 | 수입 특수 고무 실러 사용 | |||
| 문장 | 유명하고 믿을 수 있는 브랜드로. | |||
| 7 |
트윈 스크류 투여 공급기 |
소재 모터 공급 | 1.5kW | |
| 속도 범위 | 1-50RPM | |||
| 파우더 브릿지 | Caco3 함량이 높은 안티파우더 브릿지 | |||
| 인버터 | 델타 헤비 로더 유형 | |||
| 8 | 선택기를 이용한 진공 탈기 | 진공도 | -0.04Mpa |
| 모터 파워 | 3킬로와트 | ||
| 진공탱크 | 청소하게 쉬운 | ||
| 자동 청소 장치 | 옵션에 대한 공기 제어 자동 청소 장치. | ||
| 9 | 구동 모터 | AC 모터 전력 | 55kW 중부하형. |
| AC 인버터 컨트롤러 | 델타 헤비형 인버터 | ||
| 10 | 전기 제어 시스템 | PLC 시스템 | HYPET AI 소프트웨어가 포함된 전체 Siemens PLC 제어 시스템. |
| 전기 부품 | Siemens, Schneider RKC Omron, Delta 및 중국 유명 브랜드의 작고 중요하지 않은 부품 브랜드 | ||
| 다이 헤드의 추가 온도 구역 | 8개 구역 | ||
| 전기 캐비닛 기능 |
1, 모든 케이블 및 커넥터는 와이어 항공 플러그와 함께 있습니다. 2, 전기 캐비닛은 쉽게 분해할 수 있으며, 3, 모든 케이블과 감지 케이블은 긴 수명으로 충분히 강합니다. |
2 압출기용 스프링형 오토로더
| SN | 사양 | 설명 |
| 1 | 파이프 직경 | 141mm |
| 2 | 출력 용량 | 5M3/시간 |
| 3 | 호퍼 볼륨 | 200L |
| 4 | 모터 파워 | 2.2킬로와트 |
1개의 압력 등급에 있는 3개의 다이 헤드
| SN | 목 | 설명 |
| 1 | 40-63용 다이 헤드 | 교정기가 있는 Ø40,Ø50,Ø63 파이프 크기용 |
| 2 | 75-110용 다이 헤드 | 교정기가 있는 Ø75,Ø90,Ø110 파이프 크기용 |
| 3 | 160-250용 다이 헤드 | 교정기가 있는 Ø160,Ø200,Ø250 파이프 크기용 |
| 4 | 40-63에 대한 출력 | 최대 90-150kg/h |
| 5 | 75-110 출력 | 최대 210-450kg/h |
| 6 | 160-250 출력 | 최대 480-500kg/h |
| 7 | 파이프의 두께 | 고객의 요구 사항에 따라 |
| 8 | 다이 유동 표면 | 크롬 코팅 및 광택 처리가 잘됨 |
| 9 | 다이 헤드의 재질 | 좋은 열처리로 40Cr |
| 10 | 용융압력/온도 | 멜트프레스/템프 장착 |
| 11 | 히터 종류 | SS304 코팅 세라믹 히터 |
| 12 | 교정 재료 | 황동 H65 및 강화된 빛나는 광택제 |
| 13 | 빛나는 파이프 장치 | 캘리브레이터 전면의 강력한 수냉 장치 |
4 6,000mm 크기의 진공 탱크
| 1 |
진공 탱크 |
재료 | 스테인레스 스틸 304 |
| 길이 | 1500+4500mm | ||
| 중심 높이 | 1000mm | ||
| 다이아. 범위 | 40-250mm | ||
| 파이프 수 | 파이프 1개 | ||
| 이동식 모터 동력 | 0.75kW | ||
| 이동 범위 전면 및 후면 | 700mm | ||
| 상하 조정 | 100mm | ||
| 좌우 조정 | 50mm | ||
| 상단에 커버 | 알루미늄 합금 | ||
| 2 | 노즐 분사 시스템 | 노즐 수 | 204개 |
| 물분사관 번호 | 4개 | ||
| 노즐 유형 | 원자화된 집중 냉각 | ||
| 살포 입 | G1 | ||
| 파이프 서포터 | 고정기어형 서포터 | ||
| 3 |
수온 및 수위 조절
|
수온 조절 | 자동 밸브 제어 |
| 수위 조절 | 플로팅 볼 클로즈 루프 시스템 | ||
| 압력 안전 | 안전 밸브가 설치되어 있습니다. |
| 4 | 정수 필터 | 필터 | 우회로가 있는 G2”의 2 세트 |
| 필터를 청소하세요 | 필터 청소를 위한 통과 라인 이용 | ||
| 진공 사이클론 | 응, 그걸로 | ||
| 무음 기능 | 침묵 장치 | ||
| 5 | 진공펌프 | 진공 펌프 모터 동력 | 4kW×2세트 |
| 펌프 유형 | Siemens의 원형 플레이트 기술 | ||
| 기타 | 저소음 | ||
| 진공흡입노즐 | 탱크 양쪽에 게이트 2개 | ||
| 6 | 워터펌프 | 물 투입관 크기 | G1” |
| 물 출력 파이프 크기 | G2” | ||
| 워터 펌프 모터 동력 | 4kw x 2세트 |
5 6,000mm 크기의 스프레이 냉각 탱크
| SN | 사양 | 설명 |
| 1 | 파이프 범위 | Ø40-250mm |
| 2 | 진공 상자의 길이 | 6,000mm |
| 3 | 건설 | 분사방식 |
| 4 | 워터 펌프 동력 | 5.5kw x 1세트 |
| 5 | 노즐 수 | 168개 |
| 6 | 필터 수 | 1 세트 |
| 7 | 바이패스 수 | 1 세트 |
| 8 | 수위 조절 방식 | 플로트 밸브 |
| 9 | 표지 소재 | 알루미늄 합금 판 |
| 10 | 재료 | 스테인레스 스틸 304 |
| 11 | 수온 조절 | 자동 조절 밸브 |
| 12 | 입력 파이프 | G1” |
| 13 | 출력 파이프 | G2” |
6 4개의 발톱 유형으로 운반
| 사양 | 설명 |
| 파이프 직경 | Ø40-250mm |
| 중심 높이 | 1000mm |
| 애벌레 수 | 발톱 4개 |
| 애벌레 분포 | 사변형 분포 |
| 최고 애벌레 제어 | 각 체인 측면의 실린더로 제어됨 |
| 실린더 번호 | 4개 |
| 하단 애벌레 제어 | 모터에 의해 제어되는 위아래 |
| 운전 방법 | 고무 블록으로 구동 |
| 고무 블록 폭 | 74mm |
| 효과적인 견인 길이 | 2000mm |
| 운전 속도 | 0.1-7m/분 |
| 기어박스 | 강력한 헬리컬 기어박스를 갖춘 모터 |
| 모터 유형 | 서보 모터 |
| 모터 파워 | 1.1kw x 4세트 |
| 견인력 | 30,000엔 |
| 계량 시스템 | 인코더별 |
| 조정 모드 | 영적인 |
| 파이프에 압력을 가하세요. | 공압 밸브로 조정 |
| 다운 애벌레 위치 | 결정된 |
| 공기압 | 0.4-0.6Mpa |
7지구의 기음전적인모따기 있음
| 사양 | 설명 |
| 파이프 직경 범위 | Ø40-250mm |
| 절단 두께 | 25mm |
| 절단 속도 | 6m/분 |
| 블레이드 모양 | 모따기 |
| 컷 웨이 | 지구의 |
| 피드 방식 | 유압 |
| 클램프 방식 | 알류미늄 |
| 팔로우 모드 | 영적인 |
| 제어 시스템 | PLC 자동 제어 시스템 |
8 스태커
| SN | 부품명 | 사양 | 설명 |
| 1 | 스태커 | 틸팅 테이블 | 공압식으로 작동 |
| 공칭 길이 | 4-5미터 | ||
| 파이프 크기 | 40-250mm | ||
| 트리핑 슈트의 재질 | MS 견고한 구조용 강철 |
