원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:
HDPE / LDPE / PP / PET 목재 펠레팅 라인

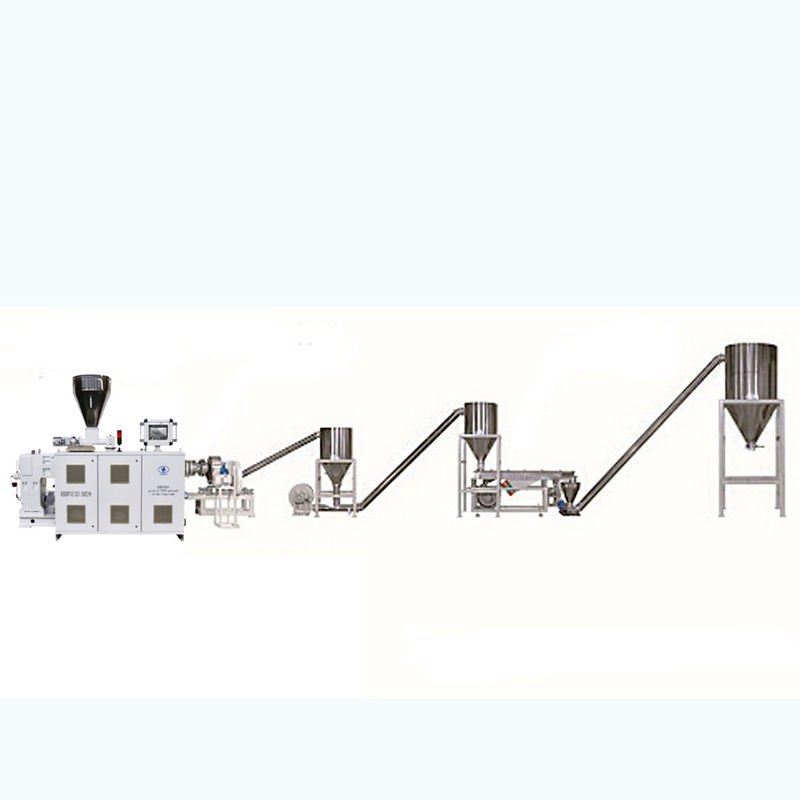

HDPE / LDPE / PP / PET 목재 펠레팅 라인
A. HYPET WPC 고형 프로필 생산 라인의 특징
| SN | 부문 | 구성 선택 |
| 1 | 생산 제어 시스템 | PLC 제어 시스템 |
| 2 | 주 제어 장치의 냉각 시스템 | 팬 냉각 |
| 3 | 주 엔진 | 유명한 인버터와 함께 AC 모터 |
| 4 | 압력 센서 | HYPET 개별 온도 및 압력 제어 두 부분 |
| 5 | 핵심 온도 조절 제어 | 내부 폐쇄회로 열 균형 시스템 |
| 6 | 스루프 및 배럴의 재료 | 38CrMoAlA+특별 합금+경화 |
| 7 | 양적 먹이 시스템 믹싱 기능 | 혼합장치 옵션과 함께 쌍둥이 나사 |
참고: 이 테이블은 연결된 파일로 전체 라인에서의 구성 선택을 위한 것입니다.
| SN | 조건 | 사양 | 설명 |
| 1 |
자연 상황 상태 |
작업 장소 | 실내 사용 |
| 습도 | 85% 가 condense 되지 않습니다 | ||
| 온도 | 0~40 °C | ||
| 2 |
전기 근원 |
설치 용량 | 60Kw |
| 전원 공급 | 3P+N+PE | ||
| 전압/주파수 | 380V/50Hz 다른 옵션이 있습니다. | ||
| 3 | 냉각수 | 온도 | ≤15 °C |
| 물 압력 | ≥0.3MPa | ||
| 흐름 | ~15m3/h | ||
| 4 | 에어컨 | 압축기 공기 압력 | ≥0.6MPa |
| 흐름 | ~0.9m3/min |
참고: 진압 용량은 가공 재료와 작업 조건에 따라 변경됩니다.
HYPET는 라인의 기술을 개선할 권리를 유지합니다. 사양의 변경이 있으면 고객에게 알려지지 않습니다.
B, 상업용품:
| SN | 부품 이름 | 양 |
| 1 | GTE-65B 쌍 나사 호스트 기계 ((L/D=40) | 1 세트 |
| 2 | 엑스트루더용 나사 로더 | 1 세트 |
| 3 | 펠릿은 컷러로 머리를 깎습니다. | 1 세트 |
| 4 | 나선 분리 홉퍼 시스템 | 3 세트 |
| 5 | 진동 스크린 장치 | 1 세트 |
C, 기계의 사양
1,GTE-65B듀얼 스크루 호스트 머신 (L/D=40)
| 사양 | 설명 |
| 주 엔진 | 90KW (AC), 시멘스 모터 제조업체가 생산. 일본 YASKAWA 주파수 변환기는 속도 조절에 사용됩니다. |
| 기어박스 |
고속과 높은 토크의 변속기와 감소 비율은 2입니다.5:1. 콤팩트 호스트 기계는 평행 3 축으로 설계된 통합 속도 감소 및 토크 전송을 갖추고 있습니다.토크 전송 장치 및 출력 샤프트의 방사형 베어링기어박스의 재료는 40CrNiMoAlA이고 가공 정밀도는 6등급입니다. |
| 맙소사 | 나사 지름: Φ62.4mm, L / D = 40:1 및 나사는 차단 유형입니다. 나사 코어 샤프트는 40CrNiMoA로 만들어졌으며 나사 스레드 구성 요소는 쉽게 분리 및 조립 할 수 있습니다.나사 구성 요소는 고품질의 고속 도구 강철으로 만들어집니다, W6Mo5Cr4V2, 높은 온도에서 진공 경화로 열 처리를 받습니다. 전체 경도는 HRC58 ~ 60. |
| 배럴 | 배럴 길이는: L = 240mm / 섹션. 10 섹션 배럴 몸. 배럴 몸은 합금 덮개와 # 45 강철으로 만들어집니다. 배럴 냉각 방법: 물 냉각. 첫 번째 배럴은 식재료를 위해 사용됩니다.5.79번 배럴은 대기 환기를 위한 것이고 10번 배럴은 압축을 위한 것이고 나머지 배럴은 닫힌 입형입니다. |
| 난방 시스템 | 9개의 열기구 (스크린 교환기 및 도어 포함) 를 사용한다.난방 효율이 높고 온도 유지 효과는히터의 단열 저항은 10MΩ 이상이며 전체 난방력은 약 40KW입니다. |
| 듀얼 스크루 피더 | 쌍 나사 피더의 한 세트, 모터 전력은 1.5KW (AC 모터) 일본 YASKAWA 주파수 변환기. 호퍼 재료는 스테인리스 스틸입니다. |
| 오일 윤활 시스템 | 오일 펌프:0.75KW |
| 윤활유 모델:하이 브랜드 6402 상하이에서 제조, 중량 부하 기어 오일, 모델: 85W/90GL - 4. | |
| 콘덴서 모델:SL ¥ 411 | |
| 윤활유 펌프 모델:NB B10 | |
| 부드러운 물 시스템 | 배럴 몸 안쪽은 부드러운 물 냉각을 사용하며, 주요 입수 및 출구 파이프는 스테인레스 스틸입니다. |
| 부드러운 물 상자는 배럴 몸에서 분리되어 있으며 청소 및 수리에 편리합니다. | |
| 홀랜드 JOCK 전자기 밸브, 전자기 밸브는 냉각 물의 순환을 제어, 가솔렛 밸브는 냉각 물의 흐름을 제어. | |
| 냉각 방식: 물 냉각 | |
| 냉각 펌프 전력: 0.75KW | |
| 전기 캐비닛 | 3단계 380V,AC 50Hz |
| 주요 전기 제어 부품은 시멘스 제품입니다. | |
| 주요 모터는 90KW의 전력으로 AC 모터입니다. | |
| 일본 YASKAWA 주파수 변환기는 호스트 기계의 속도 조절 장치로 채택됩니다. | |
| 일본 YASKAWA 주파수 변환기는 피더의 속도 조절 장치에 채택됩니다. | |
| 일본에서 수출 된 지능형 온도 조절 장치 RKC PID 매개 변수 자동 설정 및 열기의 열린 회로에서 지시 | |
| 지능형 압력계, 측정 범위 0~25Mpa | |
| 홀랜드 JORK의 전자기 밸브 | |
| 전기 제어 캐비닛은 온도 제어 시스템, 운전 시스템 및 잇따라 잠금 제어 시스템을 제어합니다. |
2펠렛 절단 머리 1 세트
| 사양 | 설명 |
| 절단 구멍 | 세 줄로 |
| 팔레티제판 소재 | 더 오래 사용할 수 있는 곰팡이 강철 |
| 칼 | 2 세트 |
3, 나선 분리 하퍼 시스템 3 세트
| 사양 | 설명 |
| 실로 부피 | 500kg |
| 운송장치 | 전기 팬 |
| 에어 팬의 힘 | AC 인버터 |
| 모터 파워 | 1.5kW |
4, 진동 스크린 장치 1 세트
| 사양 | 설명 |
| 진동 모터 | 500kg |
| 나선 분리 하퍼 시스템 | 팬 등을 포함한 2 세트 |
