원래 장소:
중국
브랜드 이름:
Hypet
인증:
ISO9001,CE
모델 번호:

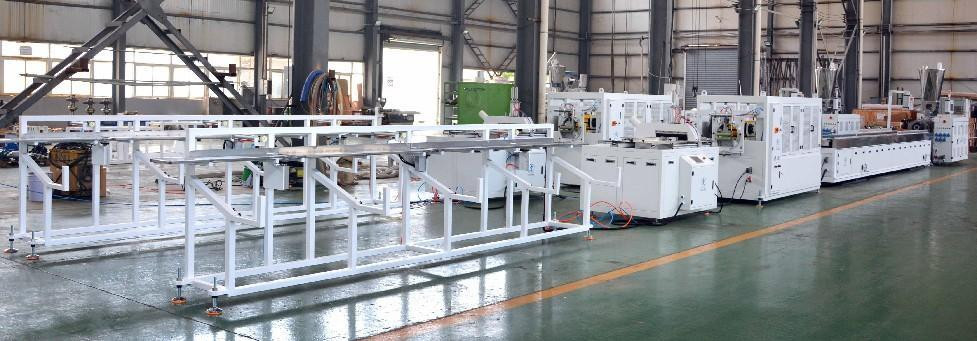

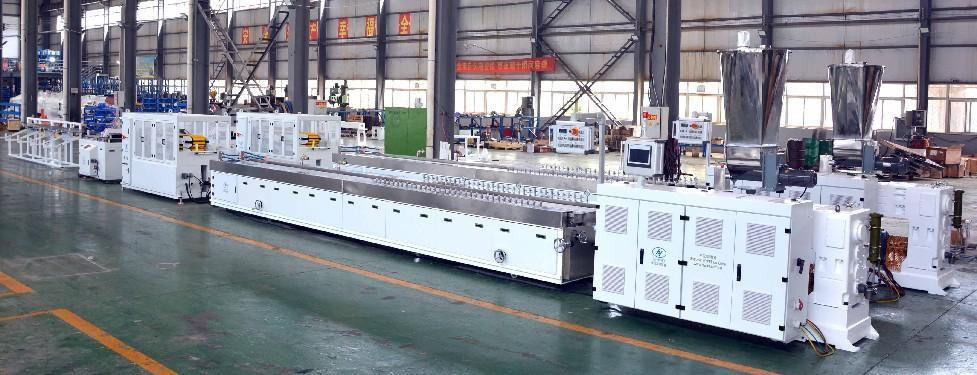

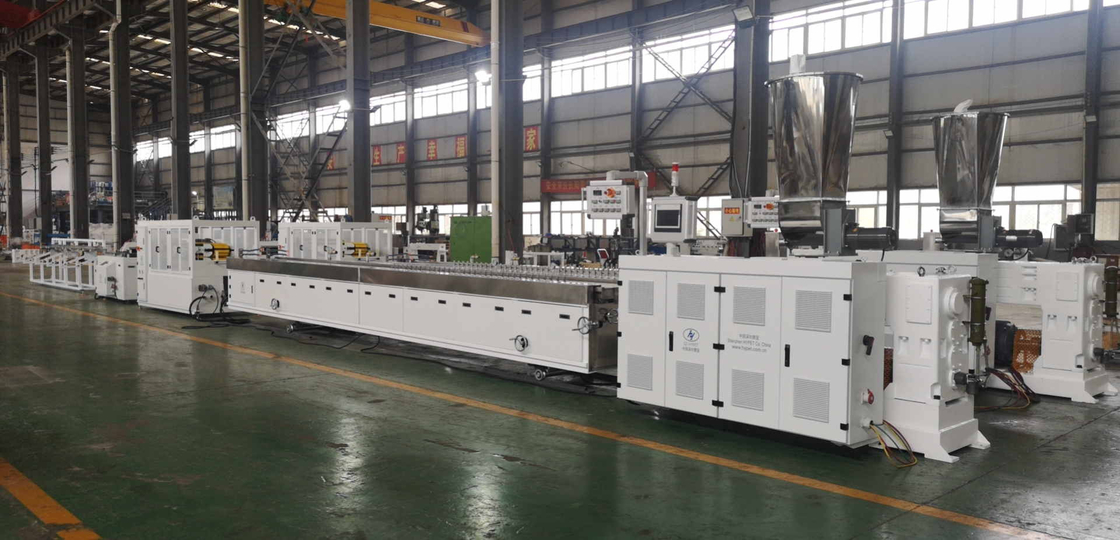

ZS55/120 압출기를 갖춘 240mm WPC 프로파일 생산 라인
에이.HYP의 특징ET WPC 솔리드 프로파일생산 라인
| SN | 품목 | 구성 선택 |
| 1 | 생산 관리 시스템 | PLC 제어 시스템 |
| 2 | 제어 전기 캐비닛용 냉각 시스템 | 옵션에 대한 팬 냉각 |
| 3 | 메인 모터 | 유명한 인버터를 갖춘 AC 모터 |
| 4 | 압력 센서 | 두 부분으로 개별 온도 및 압력 제어 |
| 5 | 코어 온도 조절 제어 | 내부 폐쇄 루프 열 균형 시스템. |
| 6 | 스크류 & 배럴 타입 재질 | 두 부분으로 구성된 바이메탈이 포함된 니트로 합금 |
| 7 | 정량공급시스템의 혼합기능 | 혼합 장치 옵션이 있는 트윈 스크류 |
참고: 이 표는 전체 라인의 구성을 선택하기 위한 첨부 파일입니다. HYPET은 라인의 기술을 개선할 권리가 있으며, 사양이 수정되면 고객에게 알리지 않습니다.
B, 상업용 품목:
| SN | 마이니 아이템 | 수량 |
| ZS55/120 원추형 트윈 스크류 압출기를 갖춘 WPC 솔리드 프로파일 생산 라인 | ||
| 1 | HYZS55/120 원추형 스크류 압출기 | 1세트 |
| 2 | 스프링 로더 | 1세트 |
| 3 | PE 목재용 프로파일 다이 헤드 | 1세트 |
| 4 | PVC 목재용 프로파일 다이 헤드 | 1세트 |
| 5 | 240 교정 테이블 | 1세트 |
| 6 | 240 후알 꺼짐 | 1세트 |
| 7 | 240 절단장치 | 1세트 |
| 8 | 스태커 | 1세트 |
비고:
1. 가격 및 목적지 조건 중국 우한 공장
2. 지불 방법: 총계의 30%는 T/T에 의해 예금으로 지불되고, 잔액은 테스트 후 T/T 또는 보자마자 취소할 수 없는 L/C에 의해 발송하기 전에 지불될 것입니다.
3. 배송 기간: 보증금 수령 후 60일.
4. 유효기간 : 확보일로부터 30일.
5. 보증: 고객 매장에서 시운전 후 1년.
6. 교육: 중국과 고객 상점 모두에서 사용할 수 있습니다.
C, 기계 사양
1 .HYZS55/120 원추형 트윈스크류 압출기
| SN | 부품명 | 사양 | 설명 |
| 1 | 압출기 | 압출기 모델 | HYZS-55/120 원추형 트윈 스크류 |
| 산출 |
파이프의 경우 200-280kg/h 프로필 이상의 경우 100-150kg/h |
||
| 중심 높이 | 1000mm | ||
| 차원 | 2710x1250x2600mm | ||
| 무게 | 2300kg | ||
| 2 | 나사 | 지름 | Ø55/120mm |
| 재료 | 38CrMoAlA + 특수합금 | ||
| 마치다 | 질소 충전(0.50~0.70mm 깊이) 및 광택 처리 | ||
| 회전 속도 | 0~38r/분 | ||
| 나사의 핵심 |
온도 자동 제어 (오일 냉각은 옵션입니다) |
||
| 3 | 통 | 배럴 구조 | 두 부분으로 나누어 앞부분에 특수합금을 삽입합니다. |
| 배럴의 큰 부분 | 38CrMoAlA | ||
| 배럴의 앞부분 | 열처리된 SKD11 | ||
| 내부 마감 | 질소 충전(0.50~0.70mm 깊이) | ||
| 4 | 온도/압력 변환기 | 품질 | 중국 유명 브랜드 |
| 구조 | 압력과 온도를 별도로 감지 | ||
| 케이블 | 높은 절연 케이블 라인 | ||
| 화면 | 모니터 또는 화면 디스플레이 모두에서 | ||
| 5 | 히터 및 냉각팬 | 난방 제어 영역 | 4개 구역 |
| 난방 방식 | 주조 알루미늄/세라믹 | ||
| 난방력 | 16kW | ||
| 냉각 시스템 | 저소음 배럴 냉각팬 | ||
| 냉각력 | 0.2kw×3세트 | ||
| 물/기름 냉각 | 선택권을 위한 전면 부분에 있는 1개의 지역 | ||
| 단열 | 에너지 절약을 위한 특수 절연재 및 구조입니다. | ||
| 6 | HYPET 기어박스 | 하우징 재료 | 연성이 있는 철 |
| 기어 소재 | 20CrMnTiA | ||
| 기어 표면 | 고정밀도로 경화 및 연삭 | ||
| 축 소재 | 40Cr | ||
| 기름의 온도 | 두 시스템으로 제어되며, | ||
| 고무 실러 | 수입 특수 고무 실러 사용 | ||
| 문장 | 유명하고 신뢰할 수 있는 브랜드입니다. | ||
| 7 |
트윈 스크류 투여 공급기 |
소재 모터 공급 | 1.5kW |
| 속도 범위 | 1-50RPM | ||
| 파우더 브릿지 | Caco3 함량이 높은 안티파우더 브릿지 | ||
| 인버터 | 델타 헤비 로더 유형 | ||
| 8 | 선택기를 이용한 진공 탈기 | 진공도 | -0.04Mpa |
| 모터 파워 | 1.5킬로와트 | ||
| 진공탱크 | 청소하게 쉬운 | ||
|
자동 청소 장치
|
옵션에 대한 공기 제어 자동 청소 장치. | ||
| 9 | 구동 모터 | AC 모터 전력 | Siemens 브랜드의 경우 30kW |
| AC 인버터 컨트롤러 | 델타 헤비타입 |
2. 스프링 로더
| 사양 | 설명 |
| 파이프 직경 | 114mm |
| 출력 용량 | 3M3/시간 |
| 호퍼 볼륨 | 200L |
| 힘 | 1.5킬로와트 |
3.프로필 다이 헤드
| 사양 | 설명 |
| 구조 | 다이 + 캘리브레이터 (240mmX2) |
| 다이 재료 | 3Cr17 |
| 난방력 | 4킬로와트 |
| 가공재료 | HDPE / LDPE / PP / PET 목재 펠렛 |
| 사양 | 설명 |
| 구조 | 다이 + 캘리브레이터(260mmX3) + 물탱크(2000mm) |
| 다이 재료 | 3Cr17 |
| 난방력 | 4킬로와트 |
| 가공재료 | PVC목분말 |
4. 240 교정 테이블
| 목 | 사양 |
| 교정 테이블의 재질 | 304 스테인레스 스틸 |
| 금형 고정 치수 | 360mm |
| 제품 폭 | 240mm |
| 제품 높이 | 10-55mm |
| 진공펌프 | 4kW × 3 |
| 워터펌프 | 4킬로와트 × 1 |
| 교정 테이블 길이 | 4500mm |
| 진공 조인트 | 20개 |
| 냉각수 조인트 | 20개 |
| 중심 높이 | 1000mm |
| 물 유입구 | G1 |
| 물 배출구 | G3 |
| 업다운 조정 | 860-1000mm |
| 전면 후면 조정 | 700mm |
| 이동식 모터 동력 | 0.75킬로와트 |
| 왼쪽 오른쪽 조정 | 60mm |
| 뜨거운 건조기 펌프 | 1.5킬로와트 |
5.240 후알 꺼짐
| 목 | 사양 |
| 후알오프형 | 업다운 2클로형 |
| 최대 제품 크기 | 240×70mm |
| 고무 블록 폭 | 75mm |
| 후알 오프 포스 | 30000N |
| 애벌레의 유효 길이 | 1000mm |
| 최대 속도 | 0.5-5m/분 |
| 모터 | AC 모터 |
| 힘 | 1.5kW × 2 |
| 견인 감속기의 구조 | 톱니형 헬리컬 기어 |
| 인버터 | 델타 |
| 중심 높이 | 1000mm |
| 최대 견인 및 압축 모드 | 실린더 압축 |
| 풀림 보호 필름 장치 | 트랙터 입구 끝 |
6.240 절단장치
| 목 | 사양 |
| 절단 유형 | 톱 커터 |
| 커터 공급 방법 | 가로 운동 |
| 커터 모터 | 2.2킬로와트 |
| 최대 절단 크기 | 260×70mm |
| 먼지 흡수 장치 | 가방형 청소기 2.2kw × 1 |
| 공급 시스템 | 공압 시스템 |
| 서보 시스템 | 공압 시스템 |
| 클램프 장치 | 고무 블록 + 실린더 |
| 미터 카운터 | 엔코더/카운터/기계적 스트로크 스위치 |
| 제어 시스템 | PLC 제어 |
7. 스태커
| 목 | 사양 |
| 틸팅 테이블 | 공압식으로 작동됨 |
| 공칭 길이 | 4-6미터 |
| 트리핑 슈트의 재질 | MS 견고한 구조용 강철 |
| 제어방식 | PLC 제어 |
